مقدمة التصوير الصناعي بالاشعة Radiographic Testing

مقدمة عامة في التصوير باستخدام اشعة جاما والاشعة السينية

هي احد اساليب الاختبارات غير التدميرية NDT والاسم باللغة الانجليزية هو Radiographic inspection Testing  ويشار الية باختصار RT وهو احد اهم الاساليب المستخدمة في مجال الفحص والقياس داخل حقول النفط والغاز والمفاعلات النووية وحيثما وجدت اي صناعات تفي بمتطلبات الجودة ، و في كثير من الانشطة والمجالات الاخرى مثل الطب ، الهندسة ، الطب الشرعي ، المراكز الامنية ، المطارات وما الي ذلك.

ان التصوير الشعاعي يتقدم بالعديد من المزايا عن كل وسائل الاختبارات غير الاتلافية الاخرى فهو الاسلوب الوحيد الذي يمكن مراجعته والرجوع اليه في اي وقت ، ومع ذلك فمن اهم عيوب التصوير بالاشعة هي المخاطر الصحية الناتجة عن استخدام الاشعاع وقد يهمك قرآة مقالات الامن والسلامة عن الوقاية من الاشعاع.

وبشكل عام فان التصوير بالاشعة الذي يستخدم في المجالات الصناعية ينقسم الى قسمين اولا: اشعة جاما وتعني بالانجليزية Gamma Ray ، وثانيا : الاشعة السينية المعروفة ايضا باسم اشعة اكس وتعني بالانجليزية X – Ray ،ويتم استخدامهما من اجل عمليات التفتيش عن العيوب الخفية والغير مرئية بشكل عام.

هذه الاشعة تستخدم  الطول الموجي القصير وهي ضمن عائلة الاشعة الكهرومغناطيسية والتي تعرف باسم (الفوتونات ذات الطاقة العالية) التي لديها ما يكفي من القدرة لاختراق جميع انواع المواد المختلفة ، و تعتمد قوة الاختراق علي شدة الاشعاع الذي يسافر وينتقل خلال المواد ، ويتم الحصول على الصورة الشعاعية اما عن طريق الافلام الحساسة او عن طريق مجموعة من اجهزة الاستشعار الحساسة لمستوي الاشعة (في الوقت الحقيقي للتصوير) ويعتبر الفيلم هو المنهج القديم ومع ذلك لايزال يستخدم علي نطاق واسع جدا في التصوير الصناعي باستخدام الاشعة.

المبادئ الأساسية في التصوير الشعاعي – المجال الصناعي

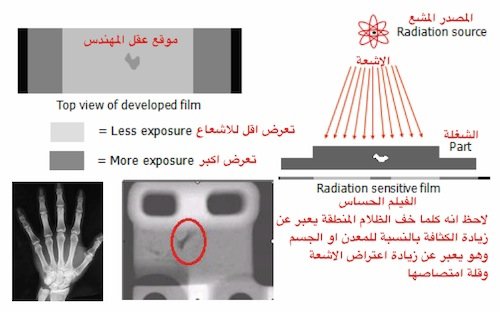

عندما يتم استخدام احد المصادر المشعة مثل اجهزة أشعة X  أو معدات (IR-192 ، Co 60 ، CS-137) يتم وضع الجزء المراد تصويره بين مصدر الإشعاع و الفيلم الحساس ، ويتم تمرير الاشعاع عبر الجزء المراد تصويره الى القيلم الحساس او جهاز الاستشعار ، وتعترض الاشعة (تضعفها) المواد الاكثر سمكا والأكثر كثافة ثم تبداء الاشعة في تشكيل الصورة الشعاعية للمادة ، على الفيلم او الشاشة و تعبر المناطق المظلمة عن الكثافة بالانجليزية density وتختلف كثافة الظلام بالاختلاف مع كمية الإشعاع التي تم تمريرها عبر المادة إلى الفيلم او جهاز الاستشعار ، حيث تشير المناطق الداكنة Dark الى انها تلقت مزيد من التعرض الاشعاعي، والمناطق الخفيفة تشير الى تلقيها نسبة أقل من التعرض الاشعاعي كما هو موضح بالشكل الاتي:

يمكنك ملاحظة الاختلاف في كثافة الظلام ومن حيث المبداء ، فآن تفسير هذه الكثافة يمكن استخدامها في تحديد سمك جدار المادة او تكوين المواد نفسها  او الكشف عن العيوب و الثغرات او نسبة التآكل والصداء الموجودة بالمادة نفسها او الكسور والتشققات او الامراض الموجودة في عظم الانسان وهلما جرا من التفاسير.

مزايا وعيوب استخدام الاشعة بالمقارنة مع اساليب NDT الاخرى

اولا: مزايا الاختبار بالتصوير بالاشعة

• يمكنه الكشف عن جميع حالات العيوب الداخلية والسطحية للمواد
• يمكنه الكشف عن الاختلاف في تكوين المادة وسمك جدار المواد
• يمكن للاشعاع الوصول الي ابعد الاماكن الداخلية والغير مرئية
• المراجعات في الحصول علي صوره شعاعية دائمة في السجلات (وهو من اهم المزايا)
• لديه عدد قليل من تجهيزات المعدات
• قابلية الحصول علي مصادر مشعة دون استخدام  اي نوع من انواع الطاقة

حقيقة ….. سبحان الذي بيده ملكوت كل شيء وإليه ترجعون

ثانيا : عيوب استخدام التصوير الشعاعي

• المخاطر الناتجة عن استخدام الاشعاع للمشغلين و المصورين وعموم الافراد المجاورين بمنطقة الفحص.
• يتطلب درجة عالية جدا من المهارات والخبرات لقرآة الافلام وتفسيرها
• يعتبر التصوير الصناعي بطيئ جدا عند اظهار النتائج مقارنة باختبارات NDT الاخري
• تكاليف المعدات باهظة الثمن وخصوصا اجهزة مصادر (الاشعة السينية X-ray)
• حساسية الاتجاهات بالنسبة لحجم العيب الحقيقي
• لا توجد اشارة لتحديد المسافة الخاصة بعمق العيوب (مثال وجود العيب بعد ١٠ مم من السطح)
• يتطلب الحصول صورة اشعاعية علي جميع الاوجه والاتجاهات

في الحقيقة ان هذا المجال غني جدا بالمعلومات الفيزيائية وفي المقالات القادمة سوف نتحدث بشكل تفصيلي عنه ويمكنك متابعة تصنيف التصوير من اسفل المقال كما انني اامل ان اكون قد وفقت في شرح مقدمة التصوير الصناعي بالاشعة Radiographic Testing ولا تنسى الاشتراك بقائمة بريد الموقع ومتابعتنا على مواقع التواصل الاجتماعي. اخر تحديث اليوم ٨ سبتمبر ٢٠١٧
