كان من المفيد تصنيف رموز انواع وصلات اللحام الى الرموز الاولية – الابتدائية – الاساسية بالانجليزية Elementary symbols التي تشكل جزاءا مهما من رمز اللحام ويجب رسمها على الخط الافقي في منطقة الوسط – مع مراعاة اذا كان الرمز غير واضح يمكن رسم المقاطع العرضية لانواع اللحام مع اضافة الابعاد والزاويا. و بشكل عام يمكن استكمال رموز اللحام الابتدائية حسب الحاجة باضافة الاتي: (وسياتي الشرح لاحقا بالتفصيل لكل نقطة)
- يمكن الجمع بين الرموز الاولية بالانجليزية Combination of elementary symbols
- يمكن اضافة رموز اللحام التكميلية بالانجليزية supplementary symbols
- يمكن الجمع بين الرموز الاولية والتكميلية بالانجليزية Combination of elementary and supplementary symbols
- يمكن اضافة معلومات تكميلية اخرى complementary information
- اضافة الابعاد والقياسات dimensions
تضم الرموز الابتدائية والاولية حوالي ٢٢ رمز لكل من لحام الاخدود – لحام الفيليه – انواع اخرى ، لذلك رآيت انه من المفيد ان يتم تقسيم الرموز الاساسية الى عدة اجزاء حتى يكون استيعاب المعلومات منطقيا
الجزء الاول – رموز لحام الاخدود Butt weld – groove welds

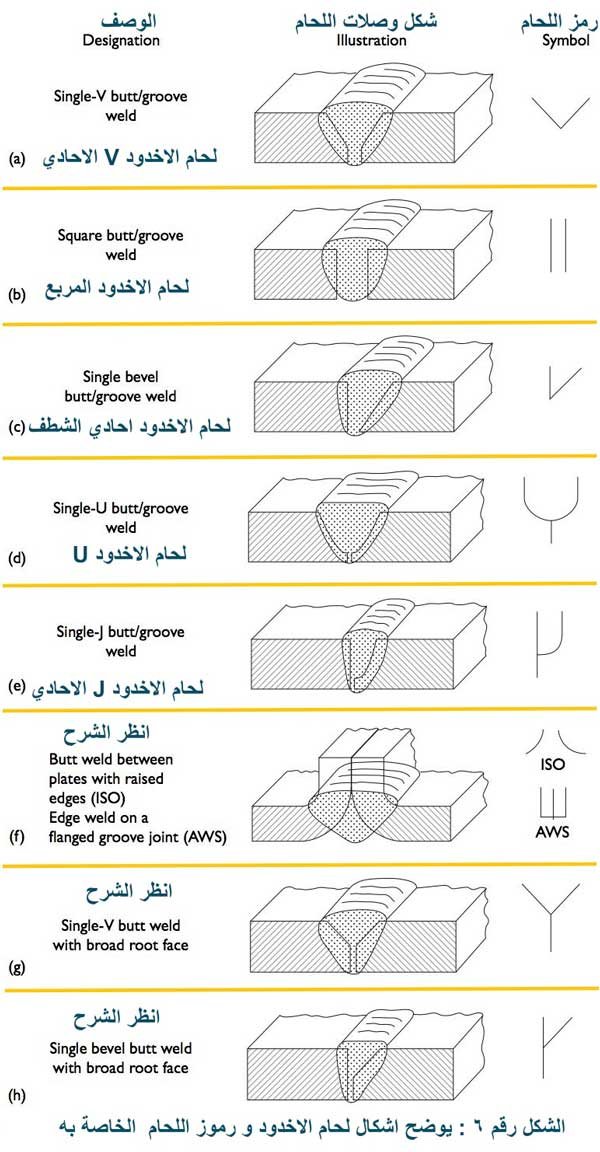

الشكل رقم ٦ بنهاية الموضوع يضم كل انواع وصلات لحام الاخدود A الي H وفيما يلي توضيح كل رمز بمفرده حسب شكله بالمعايير الدولية ISO – AWS
بالنظر الى الشكل الاتي او A يوضح رمز لحام الوصلات الاحادية single – V مع ملاحظات حف الزاويا ولا يوجد اي اختلاف في شكل الرمز كل الانظمة الدولية ISO – BS – AWS او JSI الياباني
بالنظر الى الشكل الاتي او B يعرض نوع ورمز لحام الاخدود المربع بالانجليزية square butt – groove weld
ملاحظة: حجم لحام الاخدود المربع يكون محدود باقصي تخانة لسمك جدار المقطع و هذا يعتمد علي عمليه اللحام المستخدمة، على سبيل المثال: في حال تم استخدام قطاع معدني بالاسفل عند الجذر بالانجليزية backing strip يمكن ان يحدث زيادة كبير في سمك المقطع. شاهد المثال ادناه
لذلك تم وضع ارشادات بشآن الاستعداد الخاص بالحواف للحام الاخدود المربع في BS EN 29692 و ISO 9692 حسب الاتي:
- سمك الجدار الموصي للحام الاخدود المربع يكون من ٣ الي ٨ ميليمتر بدون وضع قطعة معدنية اسفل منطقة الجذر (بالانجليزية – Without a backing strip)
- لكن من المستحسن ان يكون اقصى سمك لجدار المقطع للحام المربع ٤ مليمتر
- يجب مراعاه ان تكون الفجوه بين الوصلات مساوية لسمك الجدار عند استخدام القطعة المعدنية اسفل منطقة الجذر (With a backing strip)
- لكن من المستحسن ان تكون الفجوة بين الوصلات من ٦ الي ٨ ميليمتر.
- يوصي الكود ISO 2553 بان ابعاد الزوايا او اعدادها للحام الاخدود المربع بان لايتم وضعها مع رموز اللحام
- يوصي الكود AWS بان يتم اضافة هذه البيانات على الرسم الهندسي من مبداء جعل الرسومات الهندسية كاملة.
- انا اوصيك بان يتم وضع كل الاستعدادات في وثيقة Welding Procedure Specification WPS لعدم الارتباك والتشتيت وهذه الوصية ليست مخالفة للكود
بالنظر الى الشكل الاتي او C يوضح نوع لحام الاخدود مشطوف الحافة و الزاوية من جانب واحد فقط بالانجليزية single bevel ويستخدم هذا النوع من اللحام عندما يكون الوضع متاح لشطف حافة واحدة فقط دون الاخرى من الوصلة المجاورة.
بالنظر الى الشكل الاتي او D يوضح نوع لحام الاخدود single-U ويتم استخدام هذا النوع من اللحام لعملية التوفير في معدن الحشو وقد يتم استخدامه في وصلات اللحام اكبر من ١٢ ميليمتر لسمك الجدار.
بالنظر الى الشكل الاتي او E يوضح نوع لحام الاخدود single-J ويتم استخدام هذا النوع من اللحام ايضا في توفير معدن الحشو ويستخدم في وصلات اللحام اكبر من ١٦ ميليمتر لسمك الجدار ويتم استخدامه عندما يكون الوضع متاح لحف زاوية واحدة دون الاخرى من الوصلة المجاورة.

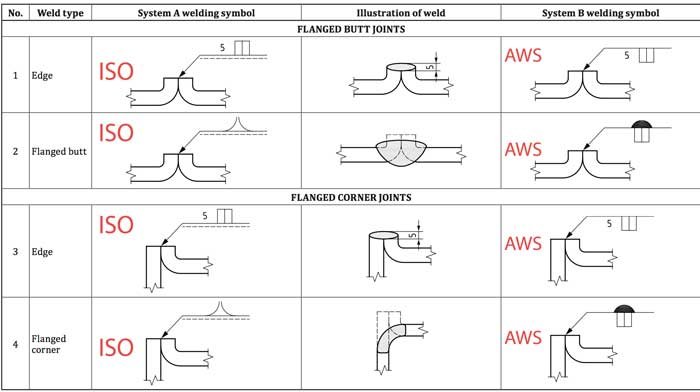

بالنظر الى الشكل الاتي او F يوضح نوع من لحام الاخدود حسب الاتي
- في نظام ISO سابقا كان يطلق عليه اسم butt weld between plates with raised edges والان يطلق عليه Flanged butt corner weld
- في نظام AWS يطلق عليه edge weld on a flanged groove joint
هذا النوع من اللحام معناه لحام الوصلات ذات الحواف المرتفعة بين الالواح ، كما ان نظام AWS مهتم جدا بهذا النوع من اللحام وقدم له وصفا اكثر دقة في القسم الرابع الذي يقول لابد من اذابة الحواف وصهرها لكي تدمج مع معدن الحشو للغلق الكامل للحام ولضمان قوته،
في الحقيقة هذا النوع من اللحام مربك جدا في AWS ولا يمكن تميزه مع رمز اللحام EDGE وبذلك يجب ان يتم مراعاه تحديد خطوط السهم ورسم المقطع العرضي كما يلي
وفي اشكل الاتي يظهر رمز لحام الحواف Edge Weld هذه الرمز متشابه في كل من AWS ونظام ISO وهي عبارة عن ثلاث خطوط علي التوالي كما يمكن رسم الرمز اعلي او اسفل خطوط الاشارة و علي كل حال ليس هناك اي التباس او ارتباك لان لحام الحواف Edge Weld لا يتم الا من جانب واحد فقط. و يجب مراعاه الاتي
- يجب ان يشير خط السهم بوضوح الى المفاصل والوصلات التي سيتم لحامها وان يكون على اتصال مع الخط الافقي في لحام Edge Weld
- يجب ان يتم رسم الزاوية المراد لحامها بوضوح مع مراعاه ان تكون رأس السهم مرتبطة بالمكان المراد تغليفه او لحامه
ويوضح ايضا الشكل اعلاه ان AWS ينص على ما اذا كنت بحاجة عمل غرز كامل للوصلات لابد ان يتضمن الرسم الهندسي على رمز اللحام الاضافي melt-through symbol الذي سوف نناقشه فيما بعد.
في الشكل الاتي او G – H يوضح نوع من انواع اللحام الموجود في نظام ISO 2553 وغير موجود بالمعيار الامريكي AWS حسب الاتي: اسم الرمز بالانجليزية single-V and single bevel butt welds with broad root faces
وفيما يخص تفسير هذا النوع من اللحام تم شرحه في ISO 9692 كآلاتي:
- يتم تحديد وجه الجذر root face من ٢ – ٣ ميليمتر اذا كانت سماكة جدار الحائط من ٥ الي ٤٠ ميليمتر ، هذا فيما يخص single-V butt weld.
- يتم تحديد وجه الجذر root face ٢ مم كحد اقصي لسمك جدار الحائط من ٣ الي ١٠ ميليمتر.
في الواقع هذه العمليه مربكة جدا وليس لها داعي ويجب تجاهلها بالمرة واعتقد ان موضوع ابعاد وقياسات وجه الجذر للوصلات يمكن تحديده بغض النظر عن مهما يكون سمك جدار المعدن ، واساسا هذا الرمز بالايزو كود لا يوضح نقطة ذات قيمة او تعريف يمكن الاستناد عليه اذا كان وجه الجذر اكبر من ٢ مليمتر وعلى العموم هذا سوف نناقشه فيما بعد في كيفية تصميم وصلات اللحام فهذه الدورة للتعريف بالرموز فقط.
وبالنظر الى الاشكال الاتية في معيار AWS كان يشمل نوعين من رموز اللحام الاول flare – V-groove والنوع الاخر bevel-groove welds وغير موجودة بالايزو والان تم اضافتهما من المنظمة الدولية للمعايير في ISO-2553-2013.

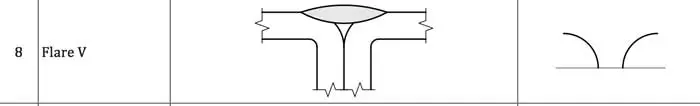

- flare-V-groove weld فهو موضح بالشكل الاتي وهو عبارة عن لحام في داخل اخدود تم تشكيلة من قبل اثنين من الوصلات المنحنية.

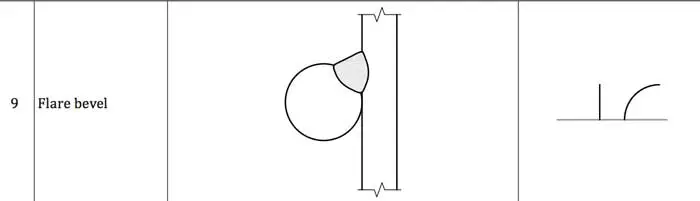

- flare bevel-groove welds فهو موضح بالشكل الاتي وهو عبارة عن لحام داخل الاخدود تم تشكيلة من قبل واحدة من الوصلات المنحنية مع وصلة مستوية ومستقيمة وهذا النوع من اللحام هو الاكثر شيوعا للاستخدام في لحام قضبان التسليح.
تحديد الابعاد الخاصة باعداد وتجهيز الحواف بنظام AWS
كما ذكرت سابقا ان المعيار الدولي الاوربي ISO 2553 ينص على انه لا يجب وضع قياسات الحواف على رموز اللحام الخاصة به ولكن يتم تضمينها في وثيقة اجراء اللحام WPS

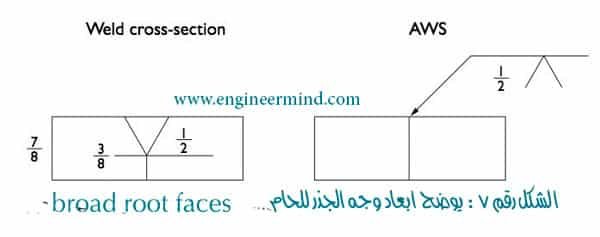

وفي الشكل رقم ٧ الذي يخص المعيار الامريكي AWS يجب تحديد الابعاد والقياسات الخاصة بالجذر و عمق الاخدود groove ، بوضع الرقم علي الجانب الايسر من رمز اللحام كما يلي:

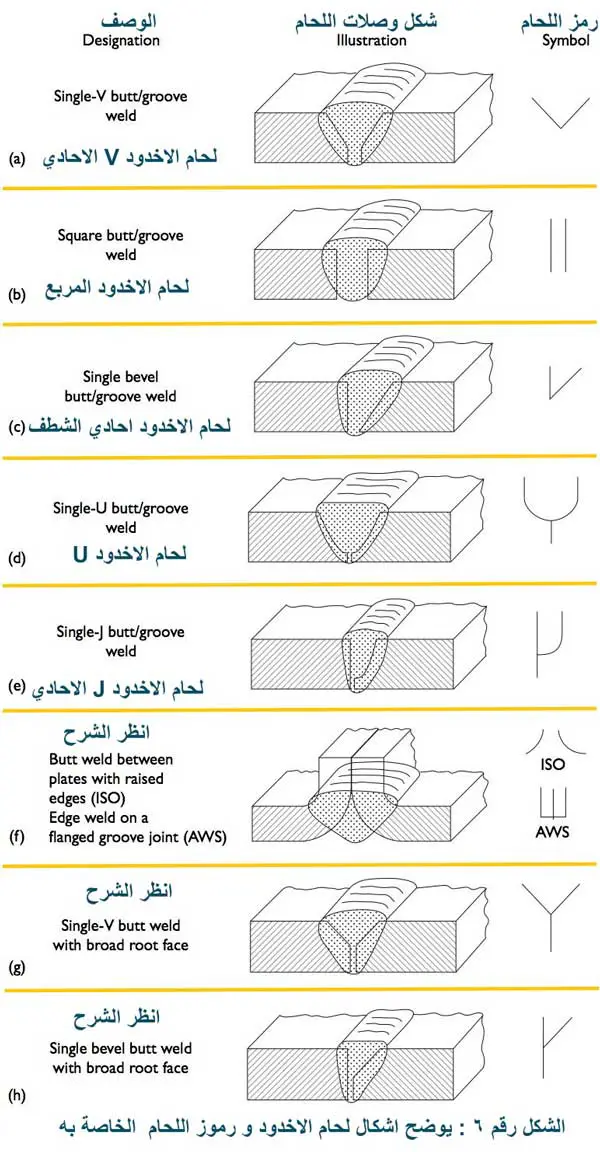

رموز لحام الاخدود كاملة الشكل رقم ٦
نآمل ان نكون وفقنا في شرح رموز لحام الاخدود الاساسية Butt – Groove welds لكل من الانظمة AWS – ISO والفرق بينهما يمكنك استخدام القائمة اليسرى لمتابعة الدرورات في عالم اللحام واذا اعجبتك المقالة من فضلك قم بمشاركتها مع الاصدقاء والمهتمين بالمجال كما لا تنسي الاشتراك بقائمة بريد الموقع واضافة تعليق باي معلومات جديدة شكرا لكم
