عمليات اللحام بالقوس او التقويس ارك Arc welding processes

شرح عمليات اللحام بالقوس الكهربائي Arc Welding Processes

اليوم بموقع عقل المهندس بدليل فني اللحام سوف نقوم بشرح ماهي عمليات اللحام بالقوس الكهربائي Arc welding processes ففي اثناء عمليات التصميم لجميع السبائك المعدنية sheet metal مثل Plate او المواسير  عاده ما يتم استخدام عمليات اللحام بالقوس الكهربائي Arc welding التي هي MIG-MAG و TIG وقبل الدخول في تفاصيل هذه العمليات سوف اقدم لك شرح مبسط عن ما هو MIG – MAG ،

في الحقيقة ان ميج ماج  هما وجهين لعملة واحدة فكلاهما يستخدم نفس المعدات ونفس الغاز كما وان الفرق بين لحام القوس الكهربائي MIG – MAG كما جاء في المعيار الدولي الاوربي ISO فعندما نقول ميج ماج اعلم ان المتحدث يقصد المعيار الاوربي او  الانجليزي BS فقط , ويسمى في المعيار الامريكي  ASME Code و AWS لهم تسميات مختلفة وهي GMAW وتعني Gas Metal Arc Welding وهي لحام المعادن عن طريق القوس الكهربائي باستخدام الغاز واليك معاني المصطلحات حسب الاتي

  • Metal Inert Gas – MIG وتعني انه يستخدم نوع من انواع الغاز الخامل غير النشط فعلي سبيل المثال غاز الارجون – او غاز الهليوم بمفردهم وكما انه يصلح في جميع انواع اللحام للمعادن غير الحديدية مثل الالمنيوم والنحاس الخ…
  • Metal Active Gas – MAG وهو يعني استخدام الغاز النشط بجانب الغاز الخامل فعلي سبيل المثال يتم استخدام الارجون AR مع الاكسجين O2 ،،،، الارجون مع الكاربون اوكسيد Co2 ،،،،، الارجون AR مع الاكسجين O2 والكاربون اوكسيد CO2 معا ،،،،، ولكن بنسب معينة فلا اخفيك عزيزي الفني انه يمكنك استخدام الارجون ar مع ٢ الي ٥ ٪ من الاكسجين o2 —- الارجون Ar مع ٥ الي ٢٥ ٪ CO2 ،،،،، او تستخدم الارجون ar مع ١٠ ٪ Co2 كاربون اوكسيد + ٥ ٪ من الاكسجين O2
  •  كما يجب ان تعلم ان هذه النسب في الغازات النشطة تؤثر علي القوس و علي كمية الترتشة Spatter وتؤثر علي الخصائص الميكانيكية للحام
  • TIG Tungsten Inert Gas وهو يعبر عن استخدام الغاز الخامل واسمه كما جاء في المعيار الاوربي واسمه في المعيار الامريكي Gas Tungsten Arc Welding or GTAW و يستخدم تقنية التنغستن الذي يتم صهره و يعمل الغاز علي تبريد معدن اللحام المصهور وحمايته من عوامل الجو الضارة ، ويعد TIG من اجود انواع اللحام وقد اعتمدت العديد من الشركات استخدام TIG لما يتفوق به في جودة اللحام المختلفة وهو يستخدم في لحام الكثير من المعادن ويكون عادة التنغستن من نفس نوع المعدن سواء المنيوم او حديد والفرق بينه وبين نوع اللحام MIG هو ان الاول يستخدم تنغستن والثاني يستخدم الالكترود ولكن الاثنان يستخدمون نفس مولد الطاقة وتقنية Arc وفي الحقيقة ان TIG في تعلمه اصعب من MIG تعرف علي ما هو الفرق بين ميج و تيج

وبالنظر الي الشكل الاتي الذي يوضح المعدات المستخدمة في لحام القوس الكهربائي لكل من MIG – MAG و TIG والتي عادة ما تتكون من مولد الطاقة واسطوانة الغاز و الشعلة وفيما يخص mig هناك بكرة الالكترود

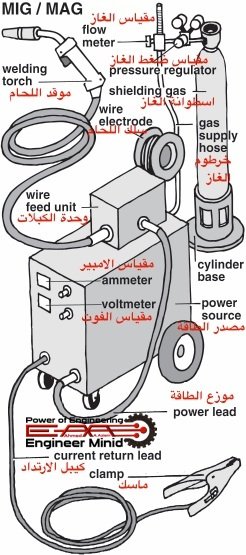

اولا : المعدات المستخدمة في MIG-MAG

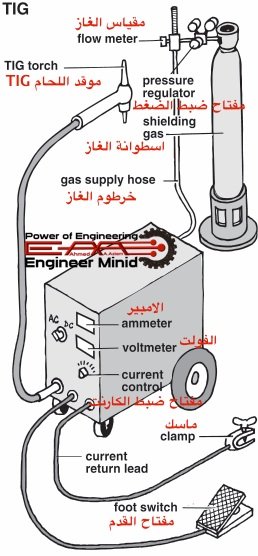

ثانيا:  المعدات المستخدمة في TIG

العبارات المستخدمة انواع اللحام بالغاز Gas shielded Welding

هناك بعض العبارات والمصطلحات التي من المؤكد ان تسمعها اثناء العمل في الموقع و الورشة وهي تعبر عن  المصطلحات التي تستخدم عن اجرآت عمليه اللحام وقد تجد البعض منها في وثيقة اجراء اللحام WPS

  • arc length المسافة بين الالكترود او القطب ومابين سطح تجمع اللحام  weld pool
  • base metal هذا المصطلح غير صحيح بالمرة وهو يعبر عن جسم المعدن وهو يصف عادة خصائص ومكونات الوصلات الملحومة Joint ولكن الاسم الصحيح له هو parent metal
  • Bead وهو يعبر عن حبه لحام  واحدة تم وضعها علي جسم المعدن الام تعرف علي weld bead
  • burn – off rate وهو يعبر عن سرعة الحرق وذوبان الاسلاك في كل خطوة او شوط طولي بالمتر / الدقيقة او البوصة / الدقيقة
  • deposited metal  وهي تعبر عن كمية المواد التي اضيفت في عمليات اللحام وعادة ما تكون سببها اسلاك اللحام و الاقطاب
  • deposition rate هذا المصطلح يستخدم في عمليات القياس بالكيلوجرام / الساعة وهو يعبر عن كميات اللحام التي تم انتقالها وانصهارها اثناء عملية اللحام  كج/س في بعض الاحيان يستخدم عدد الاسلاك التي تم استهلاكها ليتم حساب كميات الانصهار ولكن هذا في الحقيقة غير صحيح لانه يقلل من المعادلات الحسابية للكفائة سواء لك او للحام نفسه
  • electrode الالكترود او القطب هو يعبر عن سلك اللحام المغلف بمادة الفلكس flux وهو يختلف عن سلك اللحام في TIG او البلازما  فيكون اسمه تنغستين tungsten
  • سؤال…… هل في هذا العالم من هو احسن قولا ممن دعا الي الله وعمل صالحا وقال انني من المسلمين ؟
  • filler metal وهو يعبر عن المعدن الذي اضيف في عمليات اللحام اما بالنسبة الي TIG بعض الاحيان يقال  عنه cut lengths
  • interpass temperature  يعبر عن درجات الحرارة في كل شوط تم قطعه كما يجب عليك ان تتحري الحذر في ارتفاع درجات الحرارة اعلي من المعدلات الطبيعيه المطلوبة حتي لا يتم تغيير في خصائص المعدن
  • melt run وهو يعبر عن الذوبان في عمليات لحام القوس الكهربائي TIG لسطح المعدن الام في كل شوط
  • nozzle وهو يعبر في كل من لحام القوس الكهربائي TIG او MIG  – MAG عن الفهوة التي يتدفق منها الغاز الي منطقة اللحام وهي تكون من السراميك او المعدن
  • parent metal هو جسم المعدن الام وكما وضحت انه هو الاصح من كلمة base metal
  • pass or run وهو الشوط التي تم قطعه اثناء عمليات اللحام
  • preheat temperature هو يعبر عن عملية تسخين المعدن الام الي درجة حرارة معينة قبل البدء في عمليات لحام القوس الكهربائي وفي الواقع تتم هذه العملية لعدة اساب لتجنب المشاكل التي قد تحدث فعلي سبيل المثال التكسير للمعدن او الشروخ او عدم انصهار جسم المعادن الاساسية ظهور عيوب معينة في اللحام الخ ….. ولن نناقش هذا الان فسوف يآتي لاحقا
  • root run وهو يعبر عن عملية الاشواط البدائية في ملئ  اخدود الجذر او الغرز و تعني fill the groove

نآمل ان نكون وفقنا في شرح عمليات اللحام بالقوس الكهربائي Arc Welding Processes التابع لدليل فنيين اللحام يمكنك متابعة الدليل من القائمة اليسرى كما لا تنسى متابعة الموقع عن طريق البريد الالكتروني ومواقع التواصل الاجتماعي

الكاتب: احمد عبد العظيم
