شرح مكان و موضع رموز لحام الاخدود Butt – Groove Welds

Location of symbols Butt/groove welds

يتم شرح الاجزء الاول عن كيف يتم وضع رموز اللحام وما هو المكان المناسب لجميع انوا اللحام السابق ذكرها مثل لحام البقعة ولحام فيلية واليوم شرح  مكان و موضع رموز لحام الاخدود Butt-Groove Welds واحب ان اذكركم بان هذه الدورة لا تستند الي معيار محدد او معين تفضل بزيارة هذه المقدمة لمزيد من المعلومات وانها طبقا لمواصفات AWS ANSI – ISO مع المقارنه بينهما في حالات الاختلاف.

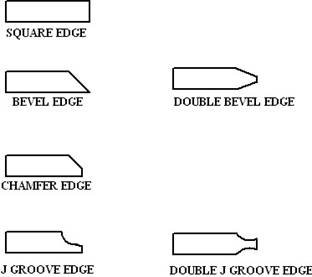

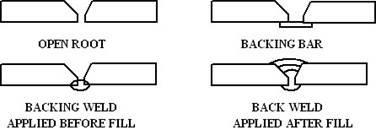

اولا : مكان و موضع رموز لحام الاخدود Butt-Groove Welds

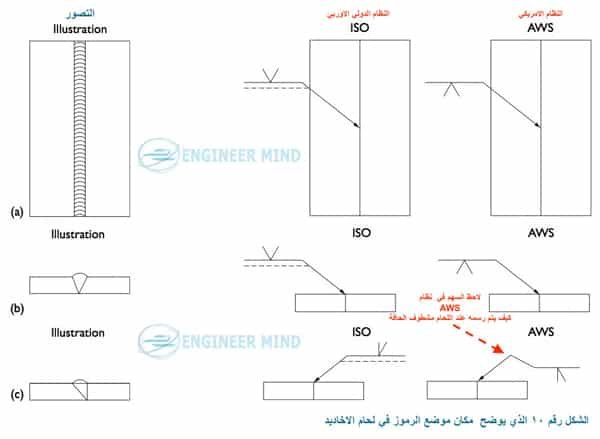

في الشكل رقم ١٠  يوضح التصور من  A الي C لكيفية وضع الرموز في انواع لحام الاخدود butt/groove welding

  • A يوضح رموز لحام الاخدود من نوع single-V المرسوم علي الخط  وهو يشير الي جانب الوصلة التي سوف يتم لحامها من جانب واحد ويمكن ان يتم الرسم كما هو موضح بالشكل A او بطريقة اخرى كما هو مبين بالرسم بالشكل B
  • C يوضح  رموز لحام الاخدود مشطوف الحافة single-bevel فكما هو واضح من اشارة السهم بانه يشير الي الزاوية المشطوفة التي تم تجهيزها مسبقا

لاحظ ايضا انه في مواصفات المعيار الامريكي AWS عندما يكون لحام الاخدود مطلوبا لزاوية مشطوفه single-bevel او لحام الاخدود J – groove يتم عملية كسر للخط الافقي ويمكنك ملاحظة ذلك فقد تركت لك ملاحظة علي الرسم ادناه

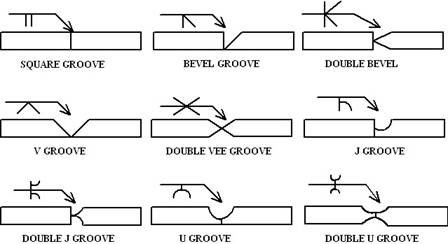

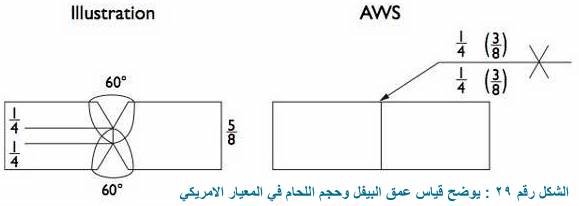

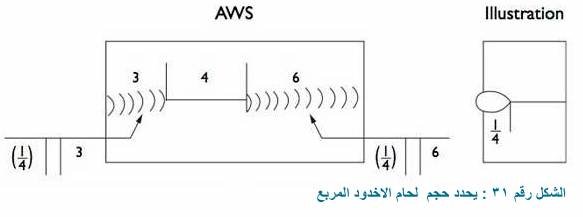

اماكن ومواضع رموز اللحام Butt – Groove Welds

نآمل ان نكون قد وفقنا في شرح مكان و موضع رموز لحام الاخدود Butt-Groove Welds و يمكنك زيادة هذه المعلومات او الاستفسار من خلال اضافة تعليق ولا تنسى الاشتراك بقائمة بريد الموقع ومتابعتنا علي مواقع التواصل الاجتماعي
