ثانيا : ٤ من رموز اللحام في المعيار الامريكي وليست في المعيار الدولي ISO spacer, a back weld or backing weld, melt through and consumable insert

شرح اربعة من رموز اللحام في المعيار الامريكي وليست في المعيار الدولي ISO

في الواقع ان نظام AWS يشمل ٤ من الرموز التي لا يتم استخدامها من قبل نظام ISO وهذه الرموز هي spacer, a back weld or backing weld, melt through and consumable insert ولكن هناك رموز اخرى تكميلية تم ادراجها في النظامين AWS – ISO وهما field or site welds and backing strips و في وقت سابق تكلمنا عن جميع اشكال رموز اللحام التكميلية والاضافية وتم شرحها يمكنك استخدام القائمة اليسرى ===> للرجوع لقوائم هذه الدروس كما ان هذه الرموز قد لا تهم فني اللحام كثيرا ولكن تم ادراجها و استخدامها في اطار تعليمات واضحة في المعيار كجزء اساسي لرموز اللحام فيجب العمل بها عند رؤيتها علي الرسومات الهندسية ويوم جديد من رموز الاضافية والتكميلة المستخدمة في اعمال اللحام تشمل شرح اربعة من رموز اللحام في المعيار الامريكي وليست في المعيار الدولي ISO بموقع عقل المهندس حسب الاتي.

ثانيا : ٤ من رموز اللحام الاضافية والتكميلية في المعيار الامريكي وليست في المعيار الدولي ISO

spacer, a back weld or backing weld, melt through and consumable insert

  • رمز اللحام الفاصل spacer

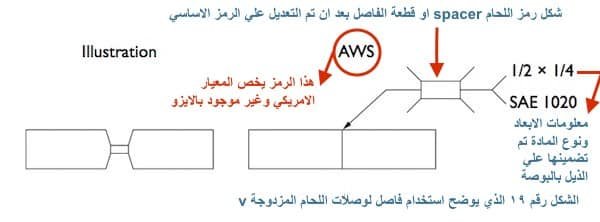

في الشكل رقم ١٩ الذي يوضح رمز اللحام الفاصل او Spacer وكما يوضح ما هو الغرض من استخدام هذا الرمز وقد وضعه في اللحام المزدوج  double-V groove بعد ان تم التعديل عليه لاستخدام قطعة فاصل Spacer كما هو واضح بالرسم ، و يتم تحديد الابعاد ونوع المادة لقطعة الفواصل Spacer على ذيل خط السهم وفي هذا الرسم تم استخدام قطعة فاصل Spacer من الكاربون استيل قياس 12 ¥ 6mm او 1/2 ¥ 1/4in

الشكل رقم ١٩ الذي يوضح رمز اللحام الفاصل او Spacer

  • رمز اللحام الداعم – دعامة ورمز اللحام الخلفي : Back weld and backing weld

يتم استخدام رمز اللحام الداعم و رمز اللحام الخلفي back weld and a backing weld والذي يطلق عليهم ايضا backing run وللتوضيح عندما يتم استخدام رمز اللحام back weld سيكون لاجراء اللحام في منطقة الجذر لنوع اللحام groove وهذا بعد الانتهاء من اللحام الرئيسي وهذا الرمز عادة يستخدم عندما يكون هناك فوضى في اجراء اللحام ، او ان فتحة الجذر غير مناسبة ، او ان وضع اللحام غير جيد ولم يتم عمل الاختراق بنسبة ١٠٠ ٪ فيتم استخدام رمز اللحام الخلفي back weld.

كما يتم استخدام رمز اللحام الداعم backing weld ايضا من الخلف ولكن قبل ان يتم اجراء اللحام الاساسي هذا لضمان الاختراق الكامل بنسبة ١٠٠ ٪ ، كما لا يجب الخلط بين هذا الرمز ورمز backing bar – strip

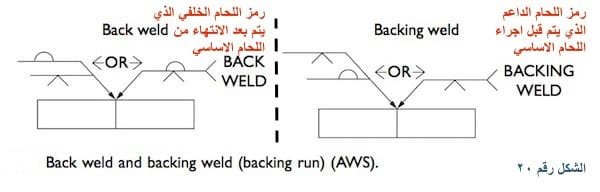

وسواء كان استخدام رمز اللحام الداعم او رمز اللحام الخلفي فهذا يتوقف على عملية اللحام نفسها ، وسواء كان يشير السهم الي back weld or a backing weld فان المعيار الامريكي AWS يووصي بآن اي معلومات تخص هذه الرموز يجب ان يتم كتابتها علي الذيل كما هو موضح بالشكل رقم ٢٠ الذي يخص وصلة لحام من نوع single-V groove/butt والذي يوضح  ايضا علي ان المعيار الامريكي AWS يستخدم نوعين من خطوط الاشارة في سلسلة هذه العمليات ويمكنك استخدام ايهما و في كلتا الحالتين يتم رسم اشارة السهم دائما الي العملية الاقرب

رمز اللحام الداعم - دعامة ورمز اللحام الخلفي : Back weld and backing weld

  • رمز اللحام المنصهر – المصهور : The melt through

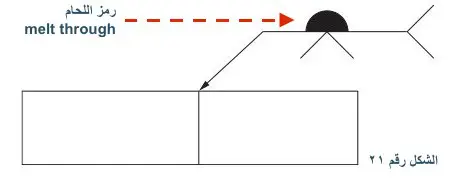

يتم استخدام رمز اللحام المصهور The melt through عندما يكون مطلوب اجراء عملية الغرز والاختراق الكامل للوصلات complete penetration من جانب واحد ، كما سوف يتم وضع الرمز علي الخط الصوليد في مقابل رمز اللحام الاساسي ويبين الشكل رقم ٢١ لحام الاخدود من نوع single-V groove complete joint penetratio والذي يتطلب عمليه اختراق كامل

رمز اللحام المنصهر - المصهور : The melt through

كما وضحنا سابقا ان المعيار الدولي الاوربي ISO يتطلب ان تكون جميع اللحامات من نوع butt يجب ان يتم عمل اختراق كامل لها  complete penetration ما لم تكن هناك اي مؤشرات تتناقض مع هذا الاجراء ، وفي معيار AWS يستخدم  علامة الرمز المصهور melt through عندما يكون مطلوب عمل اختراق كامل للوصلات  complete penetration، كما يطلق عليه ايضا اسم visible root reinforcement وقد يتطلب المعيار الامريكي AWS تحديد الارتفاع والابعاد و القياسات الخاصة باللحام الزائد بمنطقة الجذر root reinforcement علي خط الاشارة يسار علامة الرمز melt through ، ويمكن بالفعل تحديد الارتفاع لهذا الرمز root reinforcement كمثال ١/١٦ او ١/٨ بوصة (هكذا يقول الكود الامريكي).

ولكن في الحقيقة من الصعب تحديد او وضع قياس الارتفاع فيما يخص اللحام الزائد بمنطقة الجذر root reinforcement او تحديد قياسات وابعاد الاختراق الكامل ولا يمكن ذلك لان دائما منطقة الجذر غير مرئية ، وسيكون من المؤسف جدا ان يتم رفض وصلات اللحام واعتبارها غير مقبولة لان مفتش اللحام قد حدد ارتفاع الاختراق او اللحام الزائد بمنطقة الجذر ٢ مم وتم الحصول علي ٤ مم كمثال ، في حين ان تصحيح مثل هذه الانواع من العيوب تكون مكلفة ماديا وغير ضرورية بالمرة ، ولكن اذا كان هناك اجراء لحام معين علي غير العادة يتطلب الحصول علي ارتفاع معين لمنطقة الاختراق والجذر complete penetration فيجب وضع هذا الارتفاع علي الرسم الهندسي للحام.

  • رمز اللحام : Consumable insert

ان رمز Consumable insert هو عبار عن ادراج قطعة حشو معدنية يتم وضعها في منطقة الجذر ويهدف الرمز الي ان يتم صهرها تماما في منطقة الجذر لتصبح جزء من اللحام.

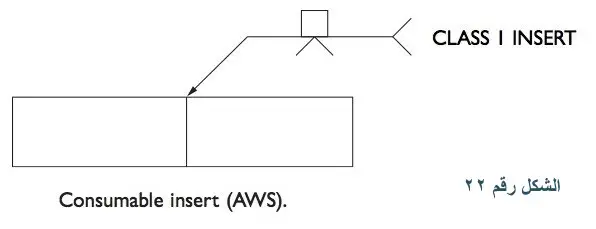

وفي الشكل رقم ٢٢ يوضح كيف يتم ادراج رمز Consumable insert من قبل المعيار الامريكي AWS عن طريق وضع الرمز علي الخط مقابل رمز اللحام الاساسي وسوف يتم وضع اي ملاحظات تخص هذا الرمز علي الذيل او في ملاحاظات علي هامش الرسم الهندسي.

رمز اللحام : Consumable insert

كانت هذه هي نهاية رموز اللحام التكميلية والاضافية spacer, a back weld or backing weld, melt through and consumable insert الموجودة بمعيار AWS وغير موجودة بالايزو ، كما نآمل ان نكون قد وفقنا في شرحها لتساعدك علي العمل اثناء التفتيش علي اللحام كما لا تنس الاشتراك ببريد الموقع ومتابعتنا علي مواقع التواصل الاجتماعي وفي الدرس القادم سوف نتعرف سويا علي اخر ثلاث رموز اضافية يتم استخدامها من AWS and ISO
