في هذا الجزء الثالث سوف نتحدث عن شرح رموز اللحام الخاصة ب Spot and seam welds, surfacing, and steep flanked butt welds وتفضل بزيارة هذان المقالان لمتابعة رموز اللحام الخاصة ب butt/groove welds والخاصة ب fillet welds

ثالثا : شكل رموز اللحام الخاص بانواع اللحام الاتية:
Spot Weld and seam welds, surfacing, and steep flanked

الشكل رقم ٩ : تظهر رموز اللحام الخاصة بانواع اللحام  resistance and arc spot weld and seam welds علي الخط كما ان المعيار الدولي الاوربي ISO الذي يشير بوضوح الي موقف الرموز من الخط وكيف يتم وضعه،،، وفيما يخص المعيار الامريكي AWS سوف يكون الرمز مشابهة للمعيار الاوربي بالنسبة resistance welds اما بخصوص  arc welds فيتم وضع الرمز تحت الخط وهذه الرموز واضحة في الشكل رقم ٩ A and B

  • A يوضح الرموز الخاصة ب spot welds ويبين الشكل العلوي الخاص بنوع اللحام resistance spot weld or projection weld الذي يتطلب اجراء اللحام من كلا الجانبين كما ان الشكل التالي الموجود تحته يوضح نوع لحام arc spot weld الذي سيتم عليه اجراء لحام من جانب واحد فقط فقد تم وضع الرمز علي الخط الصلب في معيار ايزو والمعيار AWS سوف يكون الرمز اسفل الخط. (وهناك شرح قادم بالاجزاء التالية لهذا الرمز )
  • B يوضح لنا الرمز الخاص بنوع اللحام seam welds ويبين الشكل العلوي رموز اللحام التي تستدعي اجراء اللحام resistance seam weld لكلا الجانبين . ويبين الشكل السفلي لحام arc seam weld اجراء اللحام من جانب واحد فقط.

في الحقيقة انه نادرا ما يتم استخدام هذه الانواع من المصطلحات والكلمات Arc spot ، arc seam وان الاستخدام الشائع لهذه المصطلحات هو resistance welding

  • C يوضح رمز اللحام الخاص ب  surfacing ولا بد ان يوضع خط السهم ويشير الي نقطة علي السطح المراد تغليفة كما ان ISO 2553 لا يفسر او انه قد اعطى بيانات حول مدى كيفية العمل ولكنه اكتفي ببعض المعلومات الاساسية فقط وان AWS A2 4 قد اعطى لنا تعليمات مفصلة حول كيفية اظهار المنطقة المراد تغليفها بمادة اللحام وسوف يتم شرحها بالتفصيل في القسم الرابع عشر من هذه الدليل

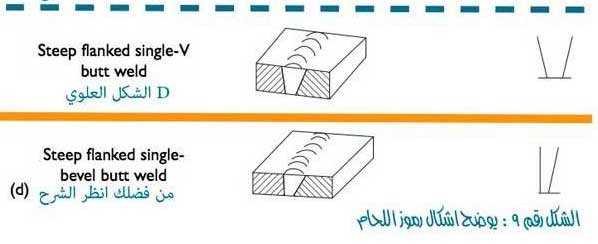

  • D يوضح لنا نوع اللحام steep flanked butt welds وكما ان ISO 2553 يضم نوعان من هذه الرموز التي تمثل steep flanked ،،، النوع الاول هو single-V butt weld والنوع الثاني هو steep flanked single-bevel butt weld كما ان البيانات المتعلقة حول حف وتجهيز زوايا هذه الانواع من اللحامات قد تم توضيحها في ISO 9692 – 1 وذلك بعمل زاوية من ٥ الي ٢٠ درجة لنوع اللحام  butt weld ومن ١٥ الي ٣٠ درجة لنوع اللحام  bevel butt weld كما انه لابد من عمل لهذه الانواع من اللحام backing strip.

في الواقع ان هذه الانواع من رموز اللحام لم يتم تضمينها بالمعيار الامريكي AWS وهي في الحقيقة غير مطلوبة لانها هي نفسها انواع اللحام  single-V and single- bevel butt welds لذلك لم يتم تضمينها بالمعيار الامريكي AWS. هكذا يقول الكود..

كما انه من الممكن الاشارة بوضع رمز اللحام backing strip عندما يكون مطلوبا علي وصلات الاخدود العادية single-V and single- bevel الذي سوف نتناوله في رموز اللحام التكميلية.

ان الرموز الموجودة بالشكل D لديها خطوط افقية بالاسفل ولكنها تختلف قليلا في الطول ، وهذا الاختلاف لا معنى له ، كما هو الحال في وضع جميع الرموز الذي يصبح لديه خط افقي بالاسفل عندما يتم وضعها علي خطوط الاشارة ، وفي الواقع عند البحث في المعيار الدولي الاوربي ISO لم اجد امثلة كيف يتم تطبيق هذه الرموز ولكني سوف احاول تقديم مقال عنهم بعد الانتهاء من دليل رموز اللحام

Spot Weld and seam welds, surfacing, and steep flanked

نآمل ان نكون قد وفقنا في شرح اشكال رموز اللحام resistance, Spot، seam، surfacing, steep flanked من فضلك تاذا عجبك الشرح تابعنا عبر الاشتراك بقائمة بريد الموقع ومتابعة الدروس السابقة من خلال القائمة اليسرى ومتابعتنا علي مواقع التواصل الاجتماعي
