اولا : ملامح - معالم اللحام Contours of welds

شرح تحديد شكل اللحام المقعر والمحدب وتنعيم جوانب اللحام

ملامح – معالم اللحام Contours of welds جزء جديد من رموز اللحام التكميلية الاضافية بموقع عقل المهندس وبعد ان تعرفنا علي رموز Flat , Flush اليوم سوف نقوم ندرس سويا شرح ملامح ومعالم شكل اللحام المقعر والمحدب وتنعيم جوانب اللحام  Convex contour ، Toes blended smoothly ، Concave contour

  •  رمز اللحام المحدب Convex contour (ملامح اللحام)

الشكل رقم ١٦ الذي يوضح رمز اللحام المحدب Convex contour ان هذا الرمز غامض نسبيا لانه من الصعب ان نتصور الحالة التي يكون فيها اللحام محدب ولا يمكن وصفها سواء لانواع لحام الفيليه fillet او انواع لحام الاخاديد butt/groove weld ولكن بالعادة جميع اللحامات اعطت لمحة عن الطريقة المتبعة في الشكل المحدب convex profile الذي يعبر عن كمية اللحام الزائد excess weld metal عن الحد الادني لسمك حلق اللحام throat thickness الذي هو بدون اي لحام زائد ، كما ان هذا رمز اللحام المحدب  لا يعطينا مزيد من الارشادات حول ارتفاع اللحام او قياساته والتي يمكن ان تسبب الارتباك اثناء اجراء عمليات اللحام داخل الورشة او بالمواقع لانه من الشائع ان يكون هناك Cap للحام وبالتالي سوف يكون هناك بعض المشاكل المحتملة والتكاليف الاضافية لعدم وجود قياسات.

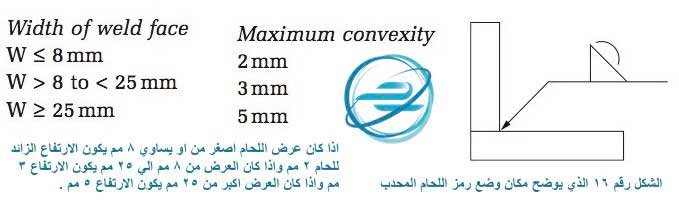

رمز اللحام المحدب Convex contour (ملامح اللحام)

في الشكل رقم ١٦ يوضح شكل رمز اللحام المحدب مع القياسات والتي تم تحديدها في كود امريكي اخر AWS – D1.1 وهو يحدد حدود convexity للحام اعتمادا علي عرض وجه الحام فاذا كان عرض وجه اللحام اصغر من ٨ مم يكون ارتفاع معدن اللحام الزائد ٢ مم واذا كان العرض من ٨ مم الي اصغر من ٢٥ مم يكون ارتفاع اللحام الزائد ٣ مم واذا كان العرض اكبر من ٢٥ مم يكون الارتفاع ٥ مم .

كما تجدر الاشارة الي ان وجود اللحام الزائد Excess weld metal يقع علي وجه اللحام بين الجوانب toes of butt/groove وكما وضحنا سابقا في تحليل عام للحام انه يلقب باسم reinforcement وهو يعني تعزيز قوة اللحام باضافة Cap ولكن في الحقيقة هذا الاعتقاد خاطئ لانه في كثير من الحالات لايزيد من قوة الوصلات الملحومة وانما يضعفها.

  • رمز اللحام المقعر Concave contourné (ملامح اللحام)

يتم استخدام رمز اللحام المقعر concave في بعض الحالات الخاصة علي سبيل المثال في السفن التي تحتاج ان تكون اللحامات ذات اسطح ملساء smooth surfaces وذلك لسهولة التنظيف او لمعالجة الاسطح مثل الدهانات وغيرها وكما يوضح الشكل رقم ١٧ كيف يتم وضع رمز اللحام المقعر

رمز اللحام المقعر Concave contourné (ملامح اللحام)

وتجدر الاشارة الي ان اللحام المقعر concave  يقلل التركيز علي نقاط جوانب اللحام Weld toe وبالتالي هناك تحسن خفيف لقوة ومتانة اللحام في المجمل العام ، كما ان concave weld تعتمد جودته علي المعدن الام والمواد المستهلكة فضلا عن خبرات فني التلحيم في عمليات اللحام المختلفة ويمكن ان ينتج الفني concave weld عالي الجودة باستخدام الاعدادات المناسبة لذلك.

  • رمز اللحام الخاص بتنعيم جوانب اللحام Toes blended smoothly

في الشكل رقم ١٨ يوضح ان هذا الرمز موجود بالمعيار الدولي الاوربي  ISO الذي يحتوي علي رمز اللحام الخاص بآجراء عملية تنعيم لجوانب اللحام weld toes to be blended smoothly ويمكن ان يستخدم رمز التنعيم بابلاغ فني التلحيم بعمل جريندر لجوانب اللحام من اجل ازالة الشوائب مثل قطع الخبث الصغيرة small slag  في عمليات اللحام MMA او (SMAW) ويكون الحد الاقصى للعمق ٠.٤ مم ١/٦٤ بوصة ويكون عمق منطقة الجريندر من ١ مم الي ٢مم ١/٣٢ الي ٥/٦٤ بوصة

رمز اللحام الخاص بتنعيم جوانب اللحام Toes blended smoothly

ان الغرض من عمل جريندر لجوانب اللحام weld toe يزيد من عوامل قوة الوصلات الملحومة بشكل عام وهذا الاجراء مهم لان الشوائب مثل  slag intrusions يمكن ان تسبب الشروخ كما ان عمليات الجريندر لجوانب اللحام تتطلب درجة عالية من المهارة والتدريب بشكل عام.

في النهاية يتتضح لنا مما سبق  ان المطلوب هو تعريف شكل وجه اللحام وقد يتم استخدام اكثر من رمز وقد لا يكون من الممكن نقل جميع المتطلبات الاساسية عن طريق اضافة هذه الرموز علي الرسم وفي هذه الحالة يجب ان تعطى البيانات بشكل منفصل علي مستندات اجراء اللحام WPS او علي مذكرة منفصلة تحتوي علي الرسم الهندسي التي توضح رموز ملامح ومعالم شكل اللحام   Toes blended smoothly ، Convex ، Concave ، flash , flat

نآمل ان نكون قد وفقنا في شرح تحديد شكل اللحام المقعر والمحدب وتنعيم جوانب اللحام التابع لرموز اللحام الاضافية يمكنك متابعة المدونة عن طريق الاشتراك في القوائم البريدية ومتابعتنا علي مواقع التواصل الاجتماعي
