شرح تحديد احجام وقياسات لحام Spot and seam welds على رموز اللحام

بعد ان درسنا سويا في دورة رموز اللحام كيف يتم تحديد قياسات لحام الاخدود ولحام فيليه ولحامات فيليه الطوليه اليوم بموقع عقل المهندس سوف اقدم لك شرح تحديد احجام وقياسات لحام Spot and seam welds على رموز اللحام كما يمكنك متابعة المواضيع السابقةمن خلال استخدام القائمة اليسرى—->

اولا : لحام البقعة المقاومة Resistance spot welding

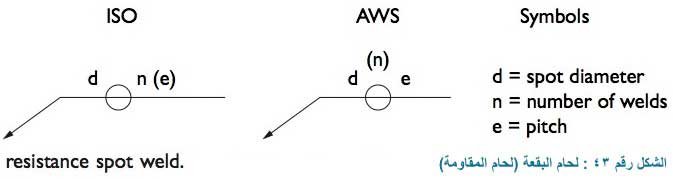

يتطلب لحام البقعة spot welding التحكم في جانبي الوصلة لاجراء عمليات اللحام كما ان رمز اللحام يرتكز في المنتصف على الخط الصوليد كما هو واضح بالشكل رقم ٤٣

اولا : لحام البقعة المقاومة Resistance spot welding

يمكنك مراجعة الجدول ادناه للتفاصيل الموجودة بالشكل رقم ٤٣ الخاصة بتحديد الابعاد والقياسات للحام البقعة المقاومة

AWSISOالتفاصيل Details
dd قطر لحام البقعة                 Spot diameter at interface
(n)n عدد اللحامات                                 Number of welds
e(e)المسافات                                                      Pitch

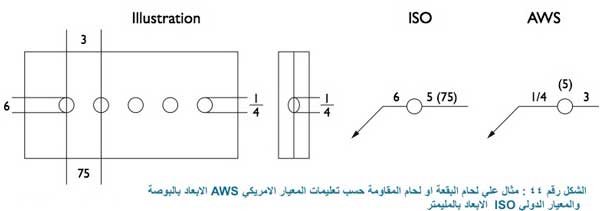

في الشكل رقم ٤٤ يوجد مثال لكيفية تطبيق رمز اللحام spot welding ،،، كما ان AWS A2.4 يصف لنا تحت عنوان (القوة 10.2.2 نسخة ٢٠٠٧ 8.2.2 لنسخة ١٩٩٨) ان تحديد قوة لحامات البقعة لابد ان يتم من خلال وضع رقم يحدد هذه القوة باستخدام وحدة القياس (الباوند) او استخدام وحدة قياس النيوتن باضافة هذه الارقام امام رمز لحام البقعة ، لكن في الواقع ترتبط قوة لحام البقعة بحجمها ومن المشكوك فيه اذا ما كانت الخواص الميكانيكية يجب ان تشكل جزاءآ من القوة لرمز اللحام ام لا كما وان الغرض من هذه الخيارات ليست واضحة امامي بما يكفي ولا اعلم ما هو القصد من هذه المعلومات الموضحة بالمعيار الامريكي ولكن بما انها موجودة بالكود كان يتوجب علي ان اضمنها ضمن هذا الدليل
الشكل رقم ٤٤ يوجد مثال لكيفية تطبيق رمز اللحام تحت عنوان (القوة)

ثانيا : لحام بقعة القوس الكهربائي Arc spot welds

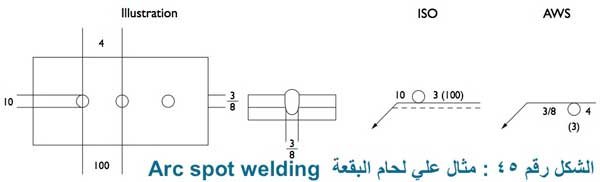

يتم استخدام لحام البقعة Arc spot welds عندما يكون مطلوب اجراء اللحام من جانب واحد للوصلات ويتم وضع الرمز على جانب واحد من الخط الصوليد كما هو مبين بالشكل ٤٥ كما انه يظهر طرق مختلفة لتحديد عدد اللحامات في كل من المعيار الامريكي AWS والمعيار الدولي ISO

ثانيا : لحام البقعة القوس الكهربائي Arc spot welds

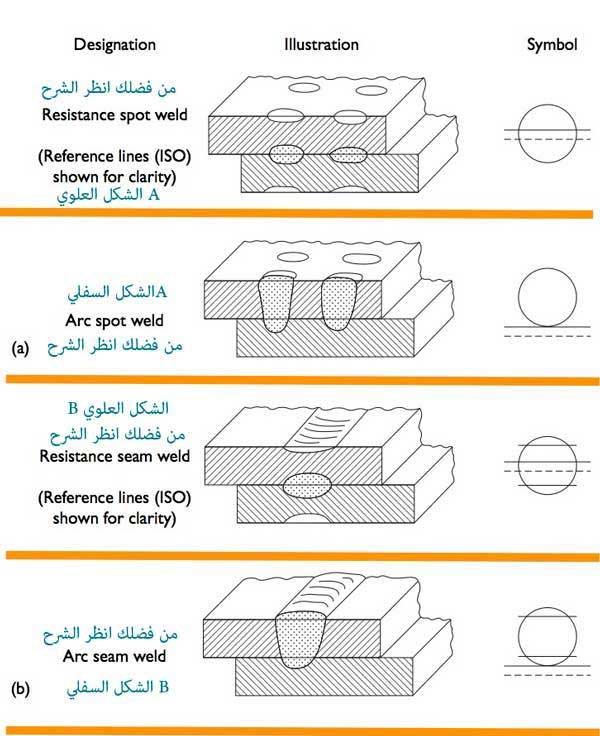

في الحقيقة ان التسميات لكل من لحام البقعة المقاوم  resistance spot welds ولحام بقعة القوس arc spot welds  متماثلة في كل من المعيار الامريكي AWS والمعيار الاوربي ISO ويعد الاختلاف بينهم في وضع الارقام بين قوسين لعدد اللحامات والمسافات.

ثالثا : لحام الاسقاط او لحام البروز Projection welds

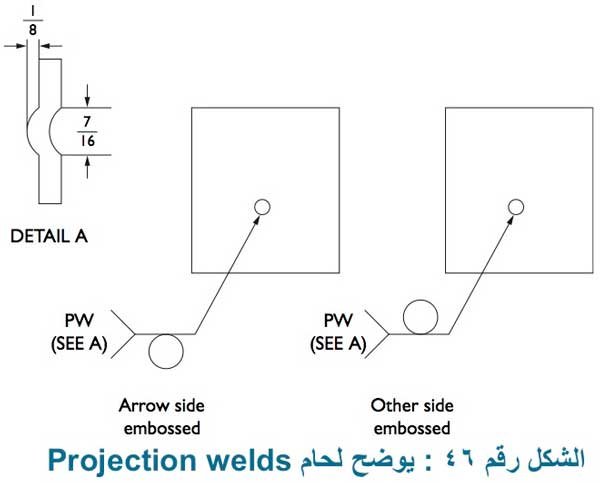

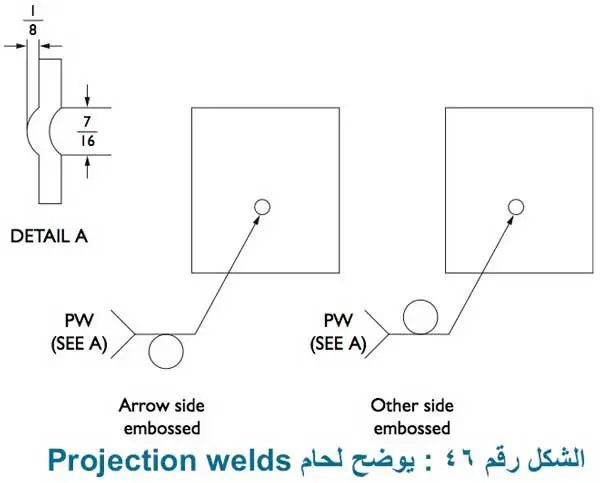

في كل من المعيار الامريكي AWS والمعيار الدولي ISO لرموز لحامات البقعة spot والاسقاط Projection متطابقة ولكن لها مؤشرات اضافية ففي نظام ISO يتم وضع الحرف P امام حجم اللحام وفي نظام AWS يتم وضع الحروف PW على الذيل للاشارة الى حجم لحام الاسقاط Projection في رسم هندسي منفصل كما هو واضح بالشكل رقم ٤٦ الذي يوضح ايضا ان رمز اللحام تم وضعه فوق الخط او تحت الخط اعتمادا على ما اذا كان اللحام حيث اشارة السهم ام انها على الجانب الاخر

رابعا : لحام سيم او اللحام بالتماس الكهربائي Seam welds

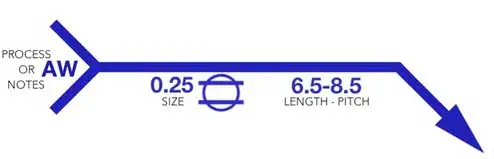

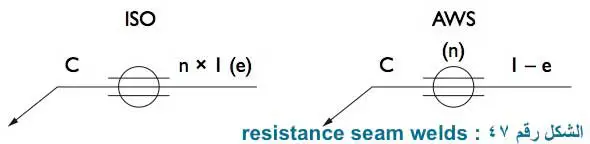

في الشكل رقم ٤٧ يتم عرض الحجم والمسافات الخاصة بنوع لحام التماس Seam welds كما وان الفرق الوحيد في معاني الحروف ففي النظام الامريكي AWS يعبر الحرف E عن المسافات pitch بين اللحامات , في حين ان المعيار الدولي ISO يستخدم حرف (e) بين قوسين الذي يعبر عن المسافات بين اللحامات.

يمكنك مراجعة الجدول ادناه للتفاصيل الموجودة بالشكل رقم ٤٧ الخاصة بتحديد الابعاد والقياسات للحام سيم seam welding

AWSISOالتفاصيل Details
CC Width of weld at interface
IILength of each weld
—-(e)Distance between welds
 e—-   Pitch of welds
(n)nNumber of welds

ان رمز لحام سيم seam welding في نظام ISO يعتبر جزء من لحام المقاومة resistance welding او يعبر عنه ، في حين ان نظام AWS يتضمن رمز seam welding عمليات اخرى مثل لحام القوس او لحام شعاع الالكترون arc or electron beam ، لذلك في نظام ISO دائما يتم وضع الرمز في منتصف الخط تماما ، بينما في نظام AWS ربما يتم وضعه فوق الخط او تحت الخط وهذا يعتمد على اشارة السهم لجانب الوصلة ام الجانب الاخر ، في الواقع ان AWS A2.4 قد اعطانا وصفا شاملا لرموز لحام التماس الكهربائي seam welding وانواع الرموز الاخرى التي قد تستخدم في عمليات لحامات المقاومة resistance welding processes وينبغي عليك استخدام هذه الرموز والاشارات عند تطبيق استخدام المعيار الامريكي AWS.

نآمل ان اكون قد وفقت في شرح تحديد احجام وقياسات لحام Spot and seam welds على رموز اللحام ويمكنك متابعة الموقع عن طريق قائمة البريد الالكتروني ومتابعتنا علي مواقع التواصل الاجتماعي

الكاتب: احمد عبد العظيم
