رمز لحام المسامير بالانجليزية Stud welding وفي العموم لحام المسامير يستخدم تقنية تشبه لحامات فلاش بالانجليزية flash welding ، حيث يتم توصيل المسامير الي قاعدة معدنية من نفس المعدن او معدن مختلف بحيث يكون المسمار مرتكز عليها ويمكن ان يتم اللحام باشكال عديدة ويتم تطبيق هذه العملية على الفولاذ الطري او الفولاذ الصلب او الاستانلس ستيل.
و يتم امداد التغذية الكهربائية عن طريق محولات القوة DC الذي ينتج عنه القوس الكهربائي بالانجليزية Arc stud welding وهناك ثلاث عمليات رئيسية قد تشترك جمعيها في لحام المسامير حسب الاتي:
- لحام القوس الكهربائي المسحوب بالانجليزية Drawn arc stud welding
- لحام القوس الكهربائي القصير بالانجليزية Short arc stud welding
- لحام القوس الكهربائي بالغاز Gas arc stud welding

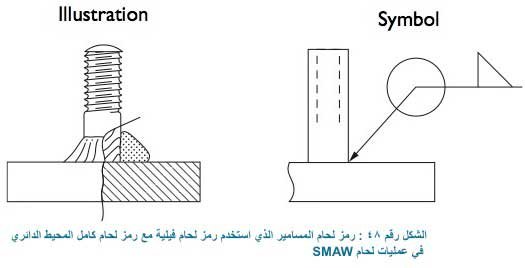

بشكل عام اكثر استخدام لحام المسامير يكون في المباني والكباري والمواني البحرية وغيرها وعادة تستخدم التقنيات اعلاه في اقطار المسامير التي تتراوح بين ١.٦ مم الي ١٩ مم وبخصوص المسامير اكبر من ٢٠ مليمتر يمكن اجراء عمليات اللحام اليدوية SMAW باستخدام الالكترودات المغلفة ، و بالنسبة لرمز اللحام المسامير اكبر من ٢٠ مليمتر لعمليات SMAW يمكن تطبيق رمز لحام الفيليه مع رمز لحام كامل المحيط الدائري كما هو موضح بالشكل رقم ٤٨.

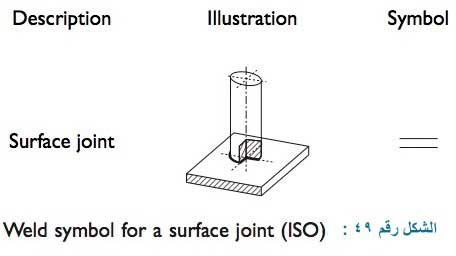

في الواقع لم يتم ذكر لحامات المسامير stud welding في المعيار الدولي الاوربي ISO 2553 لسنة ١٩٩٢ ولكن المعيار قد اضمن رمز اللحام التي تخص الاوجه المسطحة بالانجليزية surface joint كما هو موضح بالشكل رقم ٤٩، فعلى ما يبدو لي ان هذا الرسم يشبه لحام المسامير stud welding كما ان تطبيق هذا الرمز على الرسم غير واضح في ISO 2553 نسخة ١٩٩٢ ولكن يفترض ان يتم وضع هذه الخطوط الافقية فوق الخط الصوليد بالتوازي معه.
لكن انا عندما القيت نظرة في نسخة ISO 2553 لسنة ٢٠١٣ لم اجد الرمز الموضح بالشكل رقم ٤٩ فعلى ما يبدو لي ان ايزو قام بالتعديل عليه او حذفه وتمت اضافة رمز جديد في نسخة ٢٠١٣ تخص لحام المسامير stud welding بالصفحة رقم ٨ او كما هو واضح بالشكل ادناه الذي يتطابق مع الرمز الموجود بالمعيار الامريكي AWS A2.4 مع ملاحظة انني عندما وضعت لك الرمز الموجود بالشكل ٤٩ هو للمعلومات العامة حسب ما جاء في نسخة ISO 2553 لسنه ١٩٩٢ والنسخة البريطانية لسنه ١٩٩٥ ومن المؤكد انها موجودة في ملفات التصنيع او الصيانه القديمة بمكان عملك.
وبالنظر الى الشكل الاتي حسب التعلميات الموجودة في iso-2553-2013 والتي تخص تحديد ابعاد رمز لحام المسامير حسب الاتي:
- يشير الحرف d الى حجم المسامر او قطر لحام المسمار ويوضع على يسار رمز اللحام
- يشير الحرف n الي عدد المسامير وتوضوع على يمين رمز اللحام
- يشر الحرف (e) بين قوسين الى المسافة بين لحامات المسامير وتوضع على يمين رمز اللحام
- يجب ان يشير السهم بوضوح الى مكان اللحام ودائما الرمز فوق الخط الافقي الصولد
في الشكل رقم ٥٠ يوضح رمز لحام المسامير الموجود بالمعيار الامريكي AWS وهو عبارة عن دائرة بها خطين كروس على شكل الصليب كما ان اشارة السهم يجب ان تشير بوضوح الي مكان اللحام وبالتالي فآن الرمز يتم وضعه دائما تحت الخط حيث يشير السهم الي جانب الوصلة المراد لحامها.
- في نظام معيار AWS يمكن استخدام اكثر من خط للاشارة الي مواقع متعددة للحام المسمار
- يتم وضع قطر او حجم المسمار على يسار رمز اللحام
- يتم وضع المسافات بين المسامير على يمين رمز اللحام
- يتم وضع عدد المسامير بين قوسين اسفل رمز اللحام.
وبالنظر الي الشكل رقم ٥١ : يمكن ان يكون هناك اي معلومات اضافية فيتم وضعها على الذيل فالمعيار الامريكي AWS يستخدم الحروف SW والمعيار الدولي ISO يستخدم الارقام 781 للاشارة الي اي معلومات مثل عمليات اللحام المستخدمة او arc stud, friction welding, etc و التي يجب ان تكون في مذكرات منفصلة او في وثيقة اجراء اللحام WPS.
بهذا الموضوع نكون انتهينا من رموز اللحام الاساسية كما انني آمل ان اكون وفقت في شرح تحديد حجم وقياسات لحام المسامير stud welding على رموز اللحام ويمكنك متابعة الموقع عن طريق الاشتراك ببريد الموقع ومتابعتنا علي مواقع التواصل الاجتماعي.
