The surfacing weld symbol

شرح رمز لحام الاسطح surfacing ورمز الطبقات المتعددة

اليوم بدورة رموز اللحام التي قد اوشكت على الانتهاء سوف نتعرف سويا على شرح رمز لحام الاسطح surfacing ورمز الطبقات المتعددة

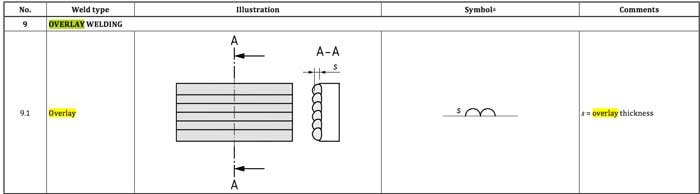

رمز الاسطح The surfacing weld symbol

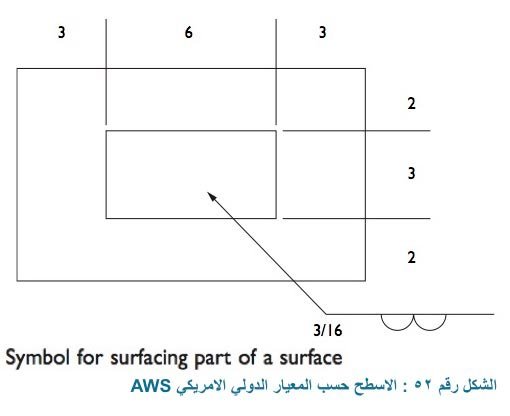

ان رموز لحام الاسطح surfacing weld symbol يمكن استخدامها للاشارة الى سطح المعدن والتي عادة تستخدم اضافة مواد مقاومة كمثال بناء كسوة مقاومة للتاكل والصداء ،كما وان رمز بناء الاسطح surfacing weld symbol يجب ان يشير بوضوح الى النقطة المعنية على سطح اللحام المراد تغليفه ، وان سمك اللحام والابعاد و ارتفاع السطح يجب تحديده مع اظهار الحد الادنى و يتم وضع هذه الارقام على يسار رمز اللحام ويتم الاشارة الى المنطقة المراد تغليفها بوضوح عن طريق السهم كما هو موضح بالشكل رقم ٥٢

رموز لحام الاسطح surfacing

رمز الطبقات المتعددة surfacing Multiple layers

يمكن تحديد بناء طبقات متعددة من اللحامات باستخدام رمز لحامات الاسطح The surfacing weld symbol مع تحديد سمك كل طبقة من خلال وضع الرقم على يسار رمز اللحام كما هو موضح بالشكل رقم ٥٣ ، كما ان الشكل ٥٢ و ٥٣ يوضحان رموز  surfacing weld symbol المستخدمة حسب مواصفات المعيار الدولي الامريكي AWS التي تم شرحها بوضوح في AWS A2.4 وفي الواقع ربما يتم استخدام نفس الطريقة مع المعيار الدولي ISO

ملاحظات : ان رمز لحام الاسطح The surfacing weld symbol لايتم استخدام الاسهم فيه كما هو متعارف عليه للاشارة الى جانب الوصلة او الجانب الاخر و بالتالي ان اهمية وضع الرمز الى جانب الوصلة المراد لحامها حيث يشير السهم تعود لعدم ارتباك القارئ للرمز كما يجب ان يتم الاشارة بوضوح كما وضحت سابقا. وفي حالة انه سيتم بناء الاسطح في شكل منحنيات يجب تحديد شكل الكيرف او المنحنيات بوضوح على الرسم الهندسي

نآمل ان اكون قد وفقت في شرح رمز لحام الاسطح surfacing ورمز الطبقات المتعددة يمكنك متابعة الموقع عن طريق الاشتراك بقائمة البريد الالكتروني كي يصلك افضل التحديثات ومتابعتنا على مواقع التواصل الاجتماعي

الكاتب: احمد عبد العظيم
