رموز اللحام الاضافية والتكميلية كما وضحنها في الدروس السابقة ولعل الرموز الاتية هي اخر ثلاث رموز Field or site weld Backing strip or backing Peripheral welds weld all round

شرح رموز اللحام الاضافية site weld – Backing strip – weld all round

رموز اللحام الاضافية والتكميلية كما وضحنها في الدروس السابقة ولعل الرموز الاتية هي اخر ثلاث رموز Field or site weld Backing strip or backing Peripheral welds weld all round  في دورة رموز اللحام التي هي جزء من التفتيش الهندسي علي اللحام المقدمة من موقع عقل المهندس حسب الاتي:

ثالثا : ٣ من رموز اللحام في المعيار الامريكي AWSو المعيار الدولي ISO

رموز اللحام للمدى الدائري – اللحامات المحيطة : Peripheral welds weld all round

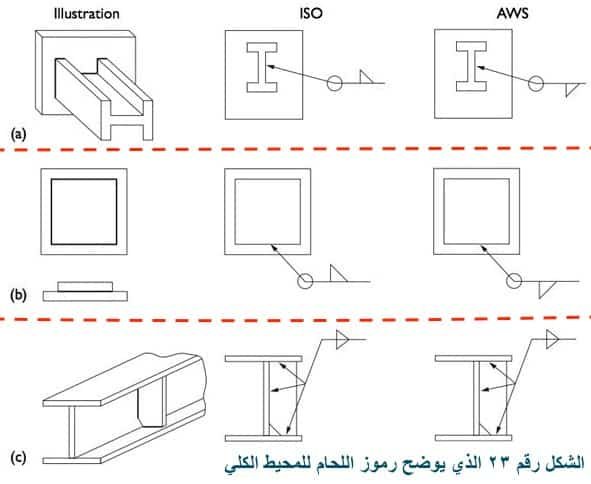

الشكل رقم ٢٣ الذي يوضح لنا بيان شكل رموز اللحام علي كامل محيط الوصلات من A الى C

  • A الذي يوضح نهاية قطعة من المعدن plate و قد تم اجراء اللحام الي قطعة من الفولاذ الصلب rolled steel joist ، ويوضح الرسم كيف تم توجيه السهم الي اللحام الذي يعبر عن اللحام الكامل بشكل دائري في نهاية joist.
  • B الذي يوضح رمز اللحام لكامل المحيط الدائري all round فيما يخص patch plate.

ان الحالات التي يكون فيها اللحام المستمر لكامل المحيط الدائري مطلوب ، والذي يعتمد علي تغيير مفاجئ في الاتجاهات فعلي سبيل المثال لحام الآركان الداخلية والخارجية round internal or external corner قد يكون رمز اللحام هنا مربكا بعض الشيئ لان اتجاه المدى الدائري للحام ووضعيات اللحام لا يكون واضحا وهذا ما تم توضيحه الشكل C حيث يحتوي علي stiffened beam contains a cope hole at the inside corner of the stiffener وفي هذه الحالة اذا لم يتم تقديم تعليمات بشكل واضح فيما يخص رمز  weld all round و باننا سنقوم باجراء لحام من نوع double fillet weld في وضعيات اللحام سواء كان Flat او vertical او overhead وتكون جميع خطوط الاسهم واضحة كما هو واضح بالرسم C فسوف يكون الرمز مربكا كما يجوز حذف الخط المتقطع في رمز المعيار الدولي الاوربي ISO.

رموز اللحام للمدى الدائري - اللحامات المحيطة : Peripheral welds weld all round

رمز اللحام في موقع العمل : Field or site weld

الشكل رقم ٢٤ هو احد رموز اللحام الاضافية ويستخدم عندما يكون مطلوب اللحام في الموقع اي خارج الورشة كما هو موضح ، و يكون باضافة رمز العلم الي جانبي الخط عند التقاطع مع خط السهم وليس هناك اي اهمية اذا تم وضع رمز Field or site weld فوق او تحت الخط او ما اذا كان يشير الي اليمين او الي اليسار.

رمز اللحام في موقع العمل : Field or site weld

رمز اللحام وضع قطاع معدني عند الجذر : Backing strip or backing

في الشكل رقم ٢٥ يوضح رموز اللحام Backing strip or backing  كما جاء في المعيار الامريكي AWS والمعيار الدولي الاوربي Iso ، كما لا ينبغي الخلط بينة وبين رمز اللحام  back weld or backing weld الذي تم شرحه سابقا كما ان اسم الرمز backing strip هو نفس الاسم في المعيار AWS and ISO ولكن الشكل مختلف كما هو واضح بالرسم ادناه ، ويهدف هذا الرمز الي وضع قطعة من المعدن او السراميك اسفل منطقة الجذر ، ويشير رمز اللحام backing strip في الوصلة الملحومة عن طريق وضع الرمز علي الخط في مقابل رمز لحام الاخدود butt/groove ، ويرمز الحرف R  في كلا المعيارين الي وجوب ازالة هذه القطعة المعدنية بعد اللحام وفي نظام AWS يتم وضع الابعاد علي الذيل

ان ISO 2553 لا يعطينا تفسير لمعنى حرف M وانا شخصيا لا اعلم ما هو المطلوب من هذا الحرف ولكن قرآت في كتاب انه ربما يتبع الاصدارات السابقة من معيار ISO 2553 او ربما يشير الي المواد المستخدمة او الابعاد التي تخص هذه القطعة المعدنية backing strip ، ولكن في العادة يتم كتابة هذه الابعاد في وثيقة اجراءات اللحام WPS Welding Procedure Specification

رمز اللحام وضع قطاع معدني عند الجذر : Backing strip or backing

نآمل ان نكون قد وفقنا في شرح Field or site weld Backing strip or backing Peripheral welds weld all round و كانت هذه هي نهاية التعريف بشكل رموز اللحام والمقارنة بين رموز اللحام AWS و الرموز المستخدمة في ISO and BS كما يمكن استخدام القائمة اليسرى لتصفح الدروس السابقة ولا تنسى الاشتراك ببريد الموقع ومواقع التواصل الاجتماعي ويسعدنا استقبال اي استفسار حول الموضوع عبر اضافة تعليق
