شرح كيف يتم الاشارة الى الآختبارات غير التدميرية على رموز اللحام

شرح كيف يتم الاشارة الى الآختبارات غير التدميرية على رموز اللحام

اليوم في موقع عقل المهندس سوف نستعرض سويا شرح كيف يتم الاشارة الى الآختبارات غير التدميرية على رموز اللحام الموجود في المعيار الامريكي ANSI/AWS A2.4 حيث انه يشمل متطلبات الاشارة الي الاختبارات غير الاتلافية NDT على الرسومات الهندسية ، كما وان المعيار الدولي الاوربي ISO 2553 لا يوجد به اي علامات او اشارات تشير الي وضع رموز NDT علي الرسومات الهندسية وفي الجدول التالي تم سرد جميع التسميات المستخدمة من قبل المعيار الامريكي AWS

The AWS letter designations for non-destructive testing

SymbolType of test
AETAcoustic emission
ETElectromagnetic
LTLeak
MTMagnetic particle
NRTNeutron radiographic
PTPenetrant Test
PRTProof
RTRadiographic
UTUltrasonic
VTVisual

في اغلب الاحيان تصدر الرسومات الهندسية بدون رموز الاختبار غير التدميري NDT ويجب الحذر بخصوص الفحص البصري VT فليس معنى انه لا توجد رموز NDT او رمز VT هذا ليس معناه انه غير مطلوب اجراء اختبار بصري للحام VT فمن الضروري ان جميع المكونات الملحومة يجب ان تفحص بواسطة النظر كمسآلة روتينية ، وبالنظر الى الشكل رقم ٥٥ الذي يوضح كيفية وضع رموز NDT على خط الاشارة الافقي المرتبط بخط السهم الذي يشير الى الوصلات الملحومة

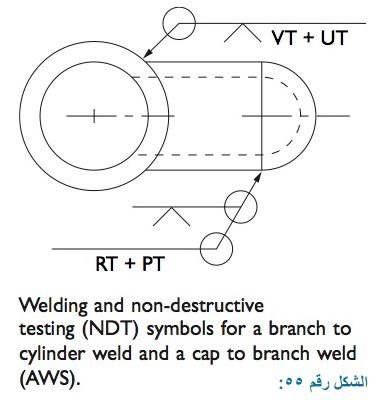

الشكل رقم ٥٥ الذي يوضح كيفية وضع رموز NDT على خط الاشارة المرتبط بخط السهم الذي يشير الى الوصلات الملحومة

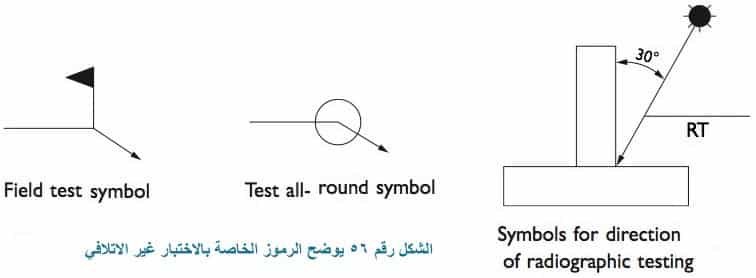

وتجدر الاشارة الى ان سهم رموز اختبار اللحام يشير دائما الى اللحامات المراد فحصها كما وان رموز NDT لايمكن ان يتم استخدام اشارة السهم على الجانب الاخر للوصله ، واذا كان اجراء الفحص علي لحام من نوع فيليه المزدوج فسوف يتم استخدام ٢ من اسهم الاشارة لكل جانب من الوصلات ويوضح الشكل رقم ٥٥ رموز اللحام ورموز NDT التي يمكن ان تكون مجتمعة علي نفس الخط الافقي او انه يمكن استخدام خطين افقيان ، كما انه يجوز ان يتم الاشارة الى اتجاه الاشعاع عن استخدام الفحص بالاشعة RT كما هو مبين بالشكل رقم ٥٦ ويمكن ايضا الاشارة الي ان اجراء الفحص NDT داخل المواقع باضافة رمز العلم المبين ادناه ويمكن ايضا استخدام رمز جميع الاتجاهات all round الذي يدل على ان اجراء الفحص سيكون من جميع النواحي

بالشكل رقم ٥٦ ويمكن ايضا الاشارة الي ان اجراء الفحص NDT داخل المواقع

في بعض الحالات هناك رموز قد تكون معقدة فيتم تضمين رموز الاختبارات غير الاتلافية في رسم منفصل عن رمز اللحام الاصلي ، في العادة يكون هناك وثيقة منفصلة توضح اجراء الاختبارات غير الاتلافية NDT ولكن عندما يكون التفتيش مطلوب اثناء عملية اللحام يمكن  تطبيق فحص الجسيمات المغناطيسية MT ، او الاصباغ المتوغلة PT ، كما ينبغي ضرورة الفحص البصري VT للكشف عن اي عيوب او تشوهات التي من الممكن ان تحدث للوصلات الملحومة لانه من السهل تصحيح الخطاء في مرحلة ما من اللحام افضل من الاصلاح بعد الانتهاء من اللحام.

نآمل ان اكون قد وفقت في شرح كيف يتم الاشارة الى الآختبارات غير التدميرية على رموز اللحام وبهذا نكون قد انتهينا من دورة رموز اللحام وسوف يتم وضع تمارين حينما سمح لي الوقت في قسم رموز اللحام مع اضافة تعديلات بشكل منفصل اذا وجدت كما لا تنسى الاشتراك ببريد الموقع كي يصلك اخر التحديثات ولا تنسى متابعتنا على مواقع التواصل الاجتماعي فيس بوك وتويتر وجوجل بلس
