عيوب اللحام Burn Through
عيوب اللحام Burn Through

شرح عيوب اللحام Burn Through وكيفية علاجه

عيب اللحام Burn Through

في الواقع كما يوحي من اسمه Burn Through هو عملية حرق من خلال النتائج النهائية وهي عندما يتم اختراق معدن اللحام بشكل كامل في جذر المعادن الاساسية واساسا عيب اللحام Burn Through هو العيب الاكثر شيوعا في لحام المواد الرقيقة التي يكون سمك الجدار الخاص بها اقل من ١/٤ بوصة.

اسباب عيوب اللحام Burn Through

الحرارة المفرطة هي السبب الرئيسي لهذا العيب او انه قد  تكون فتحة الجذر واسعة Having too large of a root opening و التي من الممكن ان تسبب العيب Burn Through

كيف يمكن علاج عيب burn through

يمكن علاج هذا العيب من خلال عملية خفض الجهد الكهربائي وضبط سرعة تغذية اسلاك اللحام من الممكن ان تساعد ايضا في حل هذه المشكلة وعند لحام الالمونيوم زيادة سرعة التغذية يساعد كثيرا في حلها لان الالمونيوم هي اكثر عرضة لتراكم درجات الحرارة كما ان ضبط فتحات الجذر يساعد علي حل المشكلة.وايضا increasing the wire extension and/or using a weaving technique during welding can help minimize heat input and the potential for burn through

كيف يظهر شكل عيب burn through علي فيلم التصوير بالاشعة

في الواقع يظهر العيب علي فيلم التصوير الصناعي radiograph علي شكل بقع سوداء داكنه والتي غالبا ما تحيط بها مناطق كروية خفيفة

سماحيات الكود acceptance criteria

في الواقع ان اغلب المعايير لا تغطي هذا العيب باثتثناء API 1104 وبغض النظر فما جاء في API تعتبر طبقا لمواصفات

 API STD 1104, ASME/ANSI B31.4, Paragraph 434.8.5, and ASME/ANSI B31.8.

Pipe OD  2-3/8″

Maximum dimension exceeds
6.35 mm (1⁄4″) and the density of the BT’s image exceeds that of the thinnest adjacent base metal
Maximum dimension exceeds the thinner of nominal wall thicknesses joined, and the density of the BT’s image
exceeds that of the thinnest
adjacent base metal
Sum of maximum dimensions of separate BTs whose image density exceeds that of the thinnest adjacent base metal exceeds 12.7 mm (1⁄2″) in 304.8 mm (12″) of weld or the total weld length, whichever is less.

Pipe OD < 2-3/8″

Maximum dimension exceeds 6.35 mm (1⁄4″) and the density of the BT’s image exceeds that of the thinnest adjacent base metal
Maximum dimension exceeds the thinner of nominal wall thicknesses joined, and the density of the BT’s image exceeds that of the thinnest adjacent base metal
More than one BT of any size is present and the density of more than one of the images exceeds that of the thinnest adjacent base metal.

سماحيات العيباسم الكود
NOT SPECIFICALLY COVERED لم يتم تغطية العيب بواسطة هذا الكود سواء كانت FULL RADIOGRAPHY او SPOT RADIOGRAPHY ولكن يمكن استخدام السماحيات الموجودة في UW - 51 والخاص بالعيوب ادناه Elongated or RoundedASME SEC VIII, DIVISION 1
NOT SPECIFICALLY COVERED لم يتم تغطية العيب بواسطة هذا الكود سواء كانت SEVERE CYCLIC CONDITIONS(100% RADIOGRAPHY) او NORMAL FLUID SERVICE(5% RADIOGRAPHY) ولكن يمكن استخدام السماحيات الموجودة في Table 341.3.2 والخاص بالعيوب ادناه Elongated or RoundedASME B31.3, 1999 EDITION
NOT SPECIFICALLY COVEREDAPI STD. 650, TENTH EDITION
NOT SPECIFICALLY COVEREDASME Section I, 2001 EDITION
NOT SPECIFICALLY COVEREDASME B31.1, 2001 EDITION

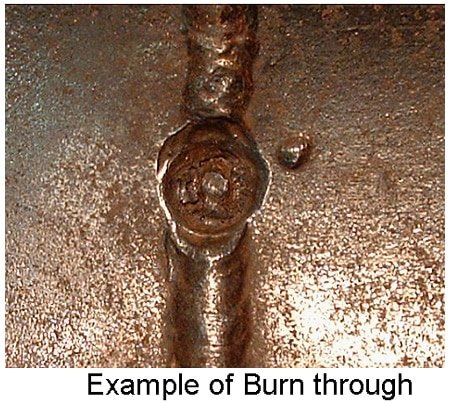

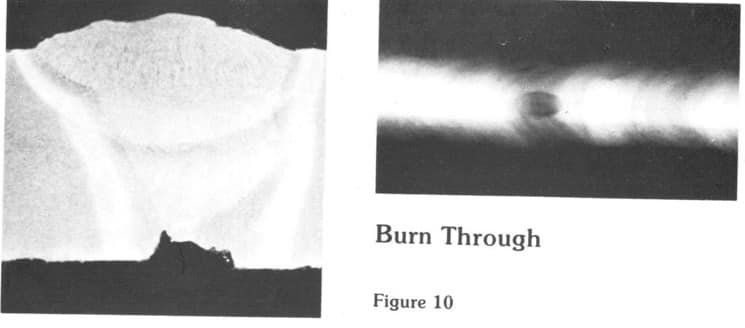

بعض الامثلة والصور علي العيب

عيوب اللحام Burn Through
