الشكل العام للحام ما قبل دروس عيوب اللحام

الشكل العام للحام ما قبل دروس اللحام وعيوبه

في الواقع اذا كنت زرت هذه الصفحة من قبل فقد تم التعديل والبدء بشكل منظم ومنسق لجميع الدورات  الخاصة بآعمال اللحام وتفضل بالتنقل من القائمة اليسرى ===> اخر تعديل اليوم ٢٥ يناير ٢٠١٧

ان هذه مجرد نبذة تعريفيه عن شكل اللحام  بشكل عام قبل البدء في دورات عيوب اللحام Welding – Defects والتعرف علي جميع عيوب اللحام  واحد يلو الاخر وتعد هذه هي  نبذة مختصرة عن نوع واحد فقط من انواع اللحام وهو اللحام  Butt-Weld حيث ان هذه الدروس في عيوب اللحام هي مرتبطة ارتباطا حقيقيا باغلب انواع واختبارت NDT الاختبارات غير التدميرية

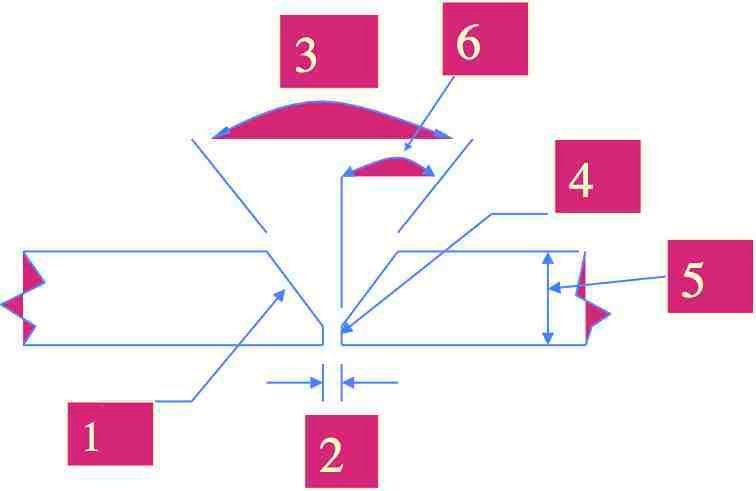

وفي هذا الشكل صورة مفصلة عن اللحام Butt-weld من نوع singlr V
الشكل العام للحام Butt Weld

التحليل العام للحام B-W

  1. الوجه المعدن Grove Face
  2. فتحة الغرز او الجذر Root Opening
  3. الزاوية للحام Grove Angle
  4. وجه المعدن بالنسبة Root face
  5. سمك المعدن اوplate / pipe Thickness
  6. زاوية الشطف او المخروط Bevel Angle

ان عملية التجهيز لهذا اللحام يجب مراعتها جيدا وهذه النقطة هي من ضمن المهام الرئيسية بالنسبة لمفتش اللحام الذي يتوجب عليه مراقبة العمليات حتي لا تنشآ اي من عيوب اللحام التي سوف نتناولها سويا

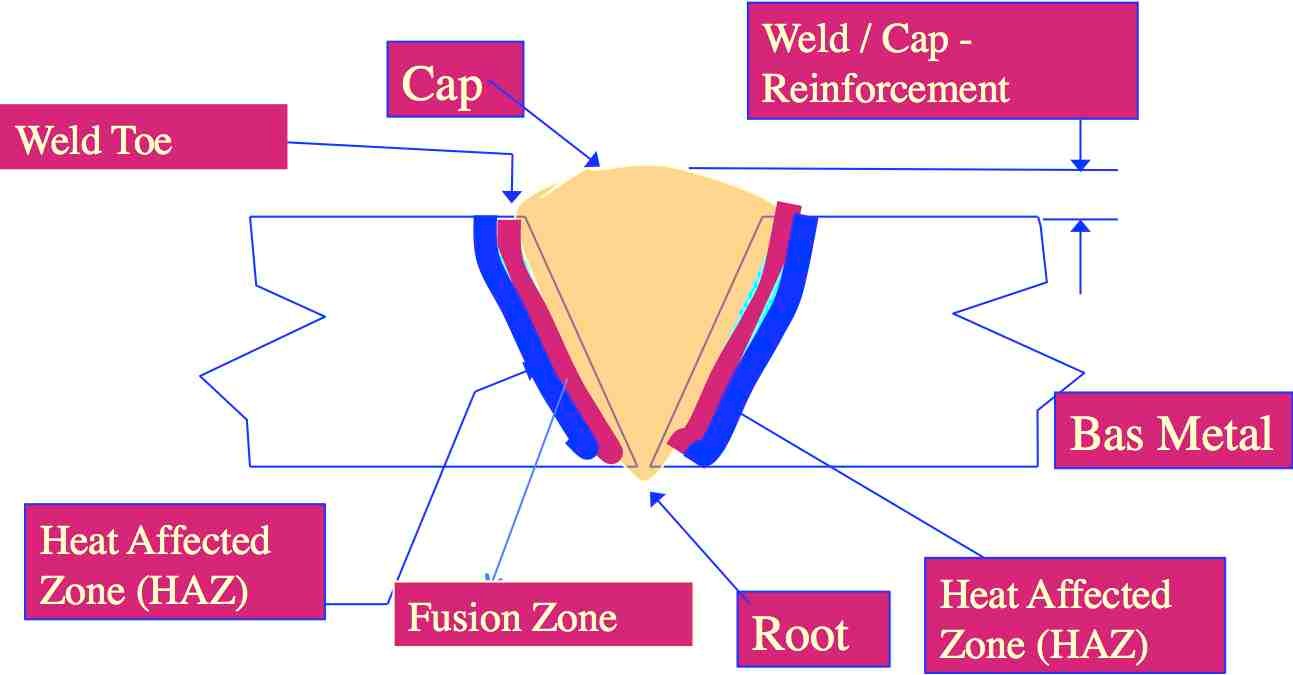

الشكل رقم ٢ Butt Weld

التحليل العام للشكل رقم ٢

في هذا الشكل رقم ٢ هو يبين ما بعد عملية اللحام وهي اهم المناطق الرئيسية في عملية Weld Configration المنطقة التي باللون الاحمر هي منطقة fusion zone والفرق بينها وبين المنطقة الزرقاء Heat Effected Zone HAZ ان المنطقة الاخيرة هي التي يحدث بها الخلل في جزيئات الكربون خصوصا في السمك او التخانة العالية اكثر من ٣٠ مم والتي يتم معالجتها حراريا باستخدام Post Weld Heat Treatment PWHT والتي سوف نتناولها بالتفصيل في قسم اختبارات NDT

ويتم تقسيم اللحام الي ٣ اجزاء هي منطقة الغرز Root منطقة التعبئة weld Filling ومنطقة السطح Cap
لملاحظات العامة للدروس القادمة
الان وبعد ان تعرفت علي الشكل العام للحام سوف نتناول ان شاء الله رب العالمين عيوب اللحام في الدروس والدورات القادمة وسوف يتم تقسيمها الي ثلاث اقسام Root – Filling – Cap وسوف نتناول المسببات والناتج وكل ما يدور حول هذا الموضوع وطريقة اصلاح هذه العيوب بالتفاصيل كاملة
