تحديد احجام وابعاد و قياسات انواع من لحامات فيليه الطويلة

شرح تحديد احجام وابعاد و قياسات Fillet welds – longitudinal

ان اللحام من نوع فيلية لا يتوقف عند ما تحدثنا عن تحديد حجم وابعاد هذا اللحام في الموضوع السابق واليوم سوف نتعرف علي  شرح كيفية تحديد احجام وابعاد و قياسات انواع من لحامات فيليه الطولية Fillet welds – longitudinal في دورة رموز اللحام – حسب المعايير الدولية الاوربية ISO والمعاير البريطاني BS والكود الامريكي AWS  بقسم التفتيش الهندسي المقدمة من موقع عقل المهندس.

ثالثا : لحامات فيليه الطولية Fillet welds – longitudinal

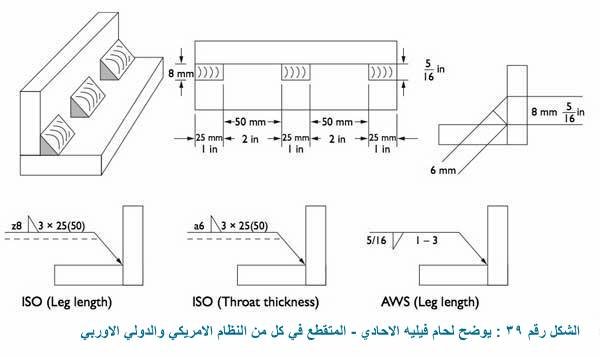

تظهر الابعاد والقياسات علي طول اللحام كما يتم اضافة هذه الابعاد علي يمين رمز اللحام  في كل من المعيار الدولي الاوربي ISO و المعيار الامريكي AWS وفي حالة اذا كان اللحام غير مستمر او انها عبارة عن لحامات متقطعة يتم الاشارة الي اطوال اللحام وايضا اطوال المسافات بينها كما هو واضح في الشكل رقم ٣٩ ،،، في الحقيقة ان هذا الرمز يعبر عن وجه نظر ورؤية لكيفية اجراء اللحام من خلال المقطع العرضي الذي يوضح لنا طول الساق leg length  وسمك حلق اللحام throat thickness

 ثالثا : لحامات فيليه الطولية Fillet welds – longitudinal

كما اشار ايضا الي حجم الفجوات واطوال اللحامات وهذا يظهر بوضوح في المقطع العرضي الذي يوضح ٣ لحامات متقطعة ،
ويظهر الجدول الاتي القياسات التي وضعت علي خطوط الاشارة الرمزية في كل من ISO و AWS

AWS – inch ISO – mm
 ٥/١٦ طول الساق

leg length

z8 طول الساق

leg length

١ بوصة طول اللحام المتقطع

length of each weld

 ٢٥ مم طول كل من اللحام المتقطع

length of each weld

٢ بوصة المسافة بين كل لحام

distance between the ends of adjacent welds

 ٥٠ مم المسافة الفاصلة بين كل لحام

distance between the ends of adjacent welds

 الرقم ٣ يشير الي

pitch centre to centre spacing

 الرقم ٣ يشير الي عدد اللحام المتقطع

number of separate welds

ان استخدام انواع لحام فيليه المتقطعة والغير مستمرة يتم اجراءه عندما لا يكون من الضروري استخدام اللحام الكامل كما ان اجراء اللحام الكامل علي الوصلة يعطي قدرة تحميل اكبر من المطلوب مع تكاليف مادية اضافية غير مطلوبة ،،، ومع ذلك قد لا يمكن استخدام هذه اللحامات الصغيرة بسبب القيود المفروضة علي عملية معينة او قد يكون السبب هو سوء fit up للوصلات الملحومة ، كما ان اجراء اللحامات الصغيرة في بعض السبائك قد تسبب تصدعات او شروخ بسبب طريقة الضبط high restraint كما ان معدلات انخفاض مدخلات الحرارة المرتبطة بهذه اللحامات قد يؤدي الي تصدعات او شروخ  في المناطق المتضررة من الحرارة ،، ان هذه العوامل قد تم وصفها سابقا في دورة مفتش اللحام ويجب علينا بموقع عقل المهندس ان نوجه عنايتك الي ضرورة التآكيد علي علي التعاون بين مكتب تصميم الرسومات الهندسية والصانع قبل ادراج احجام اللحامات علي الرسم الهندسي.

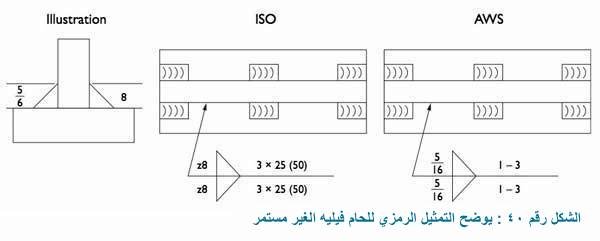

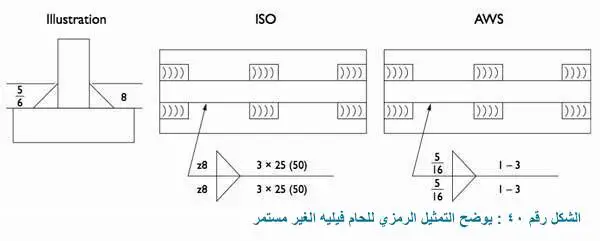

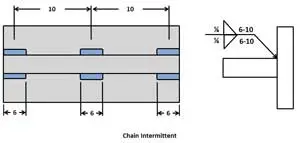

في الشكل رقم ٤٠ يوضح لنا التمثيل الرمزي للحام المزدوج من نوع فيلية double fillet welds الغير مستمر والمتقطع ، كما ان نظام ISO قد قام بحذف الخط المتقطع من رمز اللحام

التمثيل الرمزي للحام المزدوج من نوع فيلية double fillet welds الغير مستمر والمتقطع

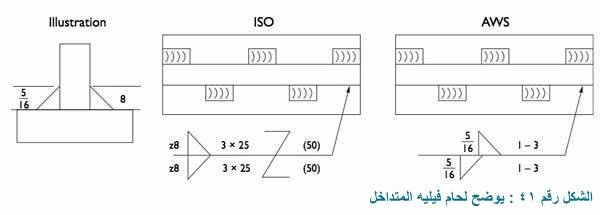

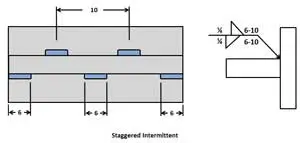

ويوضح لنا الشكل رقم ٤١ لحامات فيليه المتداخلة staggered intermittent fillet welds او كما يظهر بالرسم الذي تم الاشارة اليه من المعيار الاوربي ISO بحرف Z وفيما يخص المعيار الامريكي AWS قد وضع الرموز معكوسة علي الخط الذي يعبر عن هذا النوع من لحام فيليه المتداخل

الشكل رقم ٤١ لحامات فيليه المتداخلة staggered intermittent fillet welds

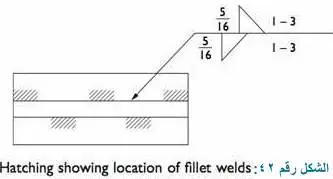

ان المعيار الامريكي AWS استخدم الرسم ادناه كعامل مساعد في تحديد مواقع اللحام المتقطع كما تم وصفه located by hatching وقد تم وصف هذا الاسلوب في نظام ISO علي انه اداه مفيدة لتفسير رموز اللحام من قبل المعيار الامريكي AWS

نامل ان نكون قد وفقنا في شرح تحديد احجام وابعاد و قياسات Fillet welds – longitudinal اللحام فيليه الغير مستمر كما يمكنك متابعة الدروس السابقة من القائمة اليسرى ولا تنسى الاشتراك بقائمة بريد اصدقاء موقع عقل المهندس ومتابعتنا علي مواقع التواصل الاجتماعي.
