ما هو اختبار الحبيبات المغناطيسية The magnetic particle testing MT

قد يكون The magnetic particle testing MT او الاختبار بواسطة الجسيمات المغناطيسية و هو احد الاساليب البارعة في الاختبارات غير الاتلافية NDT وغير مكلف ماديا وقد يتم تطبيقه للكشف عن العيوب التي تكون بالقرب من سطح المواد او تحت السطحية قليلا  كما تم ذكره في ASME Section V  ويتم تطبيقه علي ferromagnetic and electrically conductive materials. مثل الحديد او النيكل او الكوبالت وبعض السبائك الاخرى ذات الارتباط

ان تقنية الحبيبات المغناطيسية Magnetic particle examination تستطيع ان تكشف العيوب السطحية مثل الشروخ الموجودة بالمعادن بطريقة هندسية معقدة جدا ,,, بوضع مجال مغناطيسي في الجزء ويمكن استخدام المجال المغناطيسي المباشر والغير مباشر ،،، وتحدث المغنطة المباشرة عندما يمر تيار كهربائي خلال القطاع فيتم تشكيل حقل مغناطيسي في هذه الماده ،،، وتحدث المغنطة الغير مباشرة عندما يتم تمرير اي تيار كهربائي خلال القطاع ،،، ولكن عندما يتم تطبيق الحقل المغناطيسي من مصدر خارجي ، تتعامد الخطوط المغناطيسية مع اتجاه التيار الكهربائي والذي قد يكون

التيار المباشر DC او التيار المتردد AC وكلاهما مناسب لاجهزة الجسيمات الممغنطة كما وان الفرق الرئيسي بين التيارين هي المجالات والحقول المغناطيسية التي يولدها DC والتي تخترق المقطع العرضي للجزء ، والحقول التي يتم انشاؤها بواسطة AC تقتصر علي المعدن القريب من سطح الجزء ، لذلك لا ينبغي استخدام AC عند الكشف عن العيوب تحت السطحية.

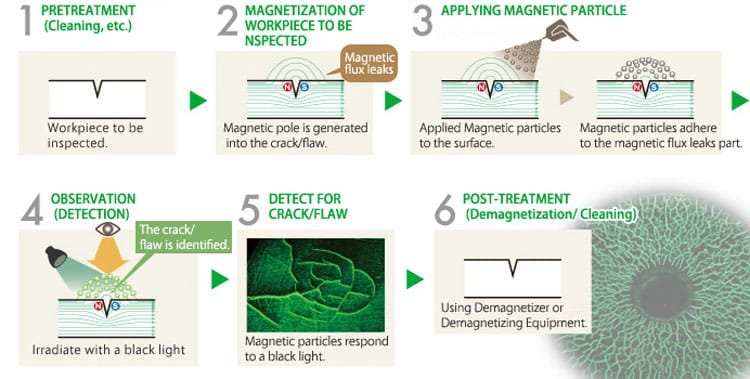

وقبل بدء اختبار The magnetic particle testing MT علي سطوح المعادن لابد ان يتم اجراء تنظيفات حوالي ٢٥ مم لجميع الاوساخ مثل الغبار والشحوم  والطلاء وغيرها من المواد الغريبة التي من الممكن ان تعوق وتحجب فتحات السطح والا سوف تعرقل من الفحص او تتداخل مع الفحص.،،،

وطريقة عمله هو عندما تكون المواد مثل الحديد او الصلب خاليه من العيوب فانه سيتم تمرير خطوط الفيض المغناطيسي دون انقطاع كما في الصورة الاتية ،،،

المجال المغناطيسي

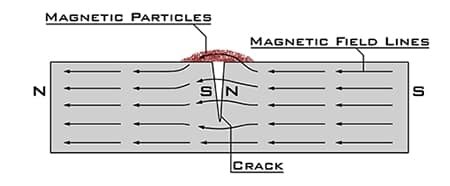

ولكن عندما يكون هناك شروخ او تصدعات او عيوب فسوف يحدث ما يسمى بتسريب الفيض او خطوط الحقل المغناطيسي وبالتالي سيحدث تجمع لمسحوق الحديد في هذه المنطقة وبالتالي يجعل شكل وحجم العيوب مرئية بسهولة كما في الصورة الاتية

تجمع لمسحوق الحديد في هذه المنطقة

يعد اختبار الحبيبات المغناطيسية سهل التدريب وسهل الفهم مقارنة باساليب NDT الاخرى هذا لانه اسلوب فحص واضح ومباشر وهو وسيلة جيدة للكشف عن عيوب اللحام السطحية بغض النظر عن حجم وطول اللحام

كما يمكن استخدام مساحيق بودرة الحديد الجافة او مساحيق الحبيبات الممغنطة الرطبة كما ان حساسية الكشف عن العيوب تكون قوية على السطح وتنقص بسرعة مع زيادة العمق تحت سطح القطاعات المعدنية وعلي كل حال ان انواع العيوب النموذجية التي يمكن الكشف عنها بواسطة الحبيبات المغناطيسية هي  cracks, seams, laps and Cold shuts.

كما يمكنك مشاهد هذا الفيديو المقدم من شركة تفتيش هندسي يشرح كيفية العمل

https://www.youtube.com/watch?v=qALkOOSf1Qg&feature

والجدير بالذكر ان اول استخدام The magnetic particle testing MT او الاختبار بواسطة الجسيمات المغناطيسية كان في العام ١٨٦٨ للتحقق عن عيوب البراميل وفي العام ١٩٢٠ تم اضافة مساحيق معدنية التي تشكل نمط العيوب كما نآمل ان نكون قد وفقنا في شرح معلومة عن اختبار الحبيبات الممغنطة يمكنك متابعة الموقع عبر البريد الالكتروني ولاتنسي متابعتنا علي مواقع التواصل الاجتماعي
