اوضاع اللحام بالانجليزية Welding Positions وقد يشار اليه باسم مواقف اللحام ، فعندما يتم اجراء اللحام على الهياكل المعدنيه هناك دائما موقف او وضع معين ، وقد تم تطوير تقنيات للسماح لفني اللحام ( المشغل) اجراء عملية اللحام تحت اي موقف ، فبعض عمليات اللحام تحتاج الاجراء تحت جميع المواقف و جميع الاوضاع والبعض الاخر قد لا يحتاج سوى موقف واحد او اثنين من اوضاع اللحام، ويمكن تصنيف عمليات اللحام وفقا لموقفها.
وقبل البدء في شرح كورسات التفتيش الهندسي علي اللحام ، حيث اننا لن نقوم بالشرح باستخدام كود او معيار محدد كان يتوجب علينا ان نتذكر وندرس سويا ما هو الفرق بين مسميات اوضاع اللحام في كود الجمعيات الامريكية ASME IX , AWS وكود المنظمة الدولية للمعايير الايزو ISO-EN – BS والخاص بوضعيات اللحام. (وسوف يكون لنا لقاء اخر عن شرح اوضاع اللحام بالتفصيل)
ففي بعض الاحيان عند العمل على اجراء اللحام يكون هناك التباس في اوضاع اللحام Welding Position ، حيث انه من الشائع استخدام معيار ASME ومسمياته لكن في الواقع مع انتشار ISO واعتماد EN للعديد من معايير الصناعات والجودة تم ادراج بعض المسميات الجديدة الخاصة بأوضاع اللحام ، وفي الواقع ان الامر لا يقتصر علي EN وحدها ، انما هذه المسميات تم ادراجها في كل البلدان التي تتبني وثيقة ايزو خارج الاتحاد الاوربي. وقد يهمك قراءة ما هو الفرق بين ISO و EN
الفرق بين مسميات اوضاع اللحام Welding Positions
بالاشارة الي ان عمليات اللحام اساسا تقدم علي نحو رآسيا الي الاعلي او الي الاسفل فهناك متغيرات اساسية لكل اجراء من هذه الاجرآت تخص التعليمات وجودة الاداء بالانجليزية procedures and performance qualifications و يمكنك الاطلاع علي الجداول ادناه لمعرفة الفرق بين المسميات في كود المنظمة الدولية للمعايير وكود الجمعية الامريكية للحام.
اولا : مسميات لحام الاخدود Butt Weld / Groove Weld
| Test Position EN-ISO | ASME Test Position | WeldingPosition |
|---|---|---|
| PA | 1G | Flat |
| PC | 2G | Horizontal |
| PF | 3G | Vertical Upwards Progression |
| PG | 3G | Vertical Downwards Progression |
| PE | 4G | Overhead |
| PF | 5G | Pipe Fixed Horizontal |
| HL05 | 6G | Pipe Fixed at 45 degrees Upwards |
| JL04 | 6G | Pipe Fixed at 45 degrees Downwards |
ثانيا : مسميات لحام الفيلية Fillet Welds
| EN-ISO Test Position | Test Position ASME | Welding Position |
|---|---|---|
| PA | 1F | Flat Weld flat joint at 45 degrees |
| PB | 2F | Horizontal |
| PB | 2FR | Horizontal Rotated |
| PF | 3F | Vertical Upwards Progression |
| PG | 3F | Vertical Downwards Progression |
| PD | 4F | Overhead |
| PF | 5F | Pipe Fixed Horizontal |
ثالثا صور توضح الاختلاف في جميع اوضاع اللحام

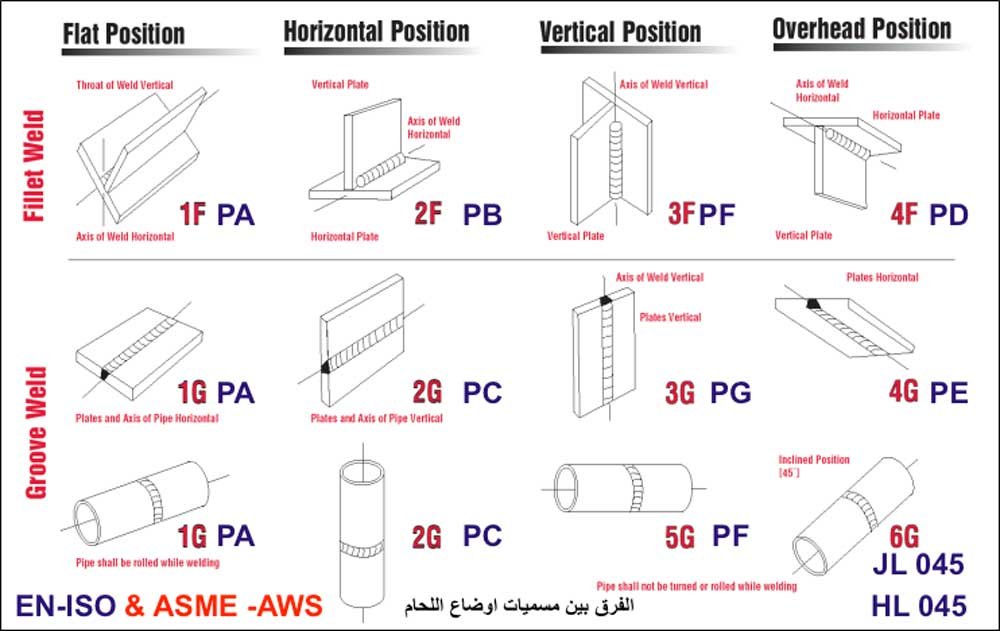

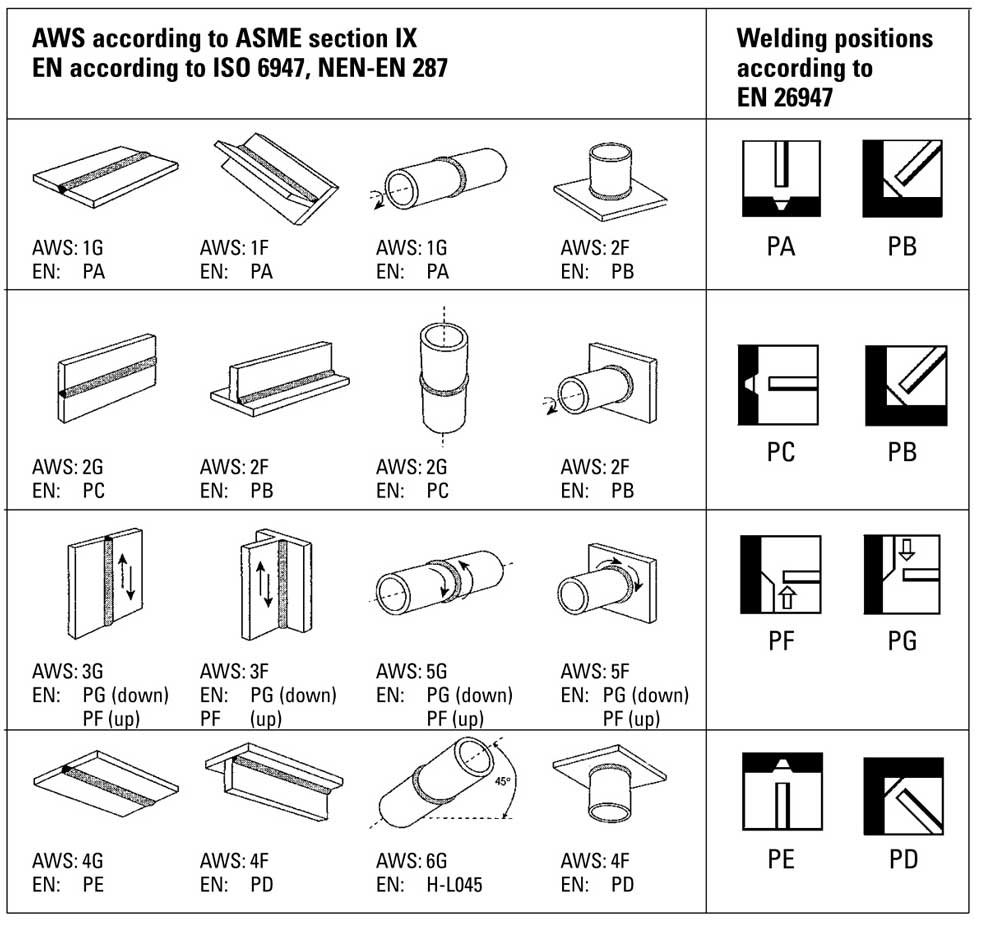

في الحقيقة بناء علي طلب الزوار فقد تم التعديل على هذا الموضوع بآضافة صور اكثر وضوحا عن اوضاع اللحام المختلفة حسب المعايير الدولية ISO – ASME – AWS اخر تعديل اليوم ٢٨ فبراير ٢٠١٧ و في الشكل الاتي توضيح الاختلافات في المسميات بين وضع اللحام الخاص بالمعيار الدولي الاوربي الايزو والمعيار الامريكي

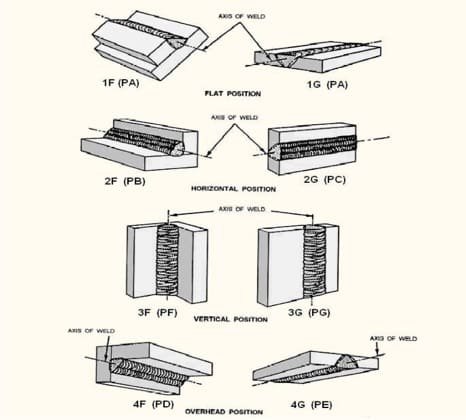

PLATE WELDING POSITION ASME SEC IX & ISO, EN وضعيات اللحام للصفائح (البلته)
وضعيات اللحام الخاص بالمواسير PIPE WELDING POSITION ASME SECTION IX & ISO, EN

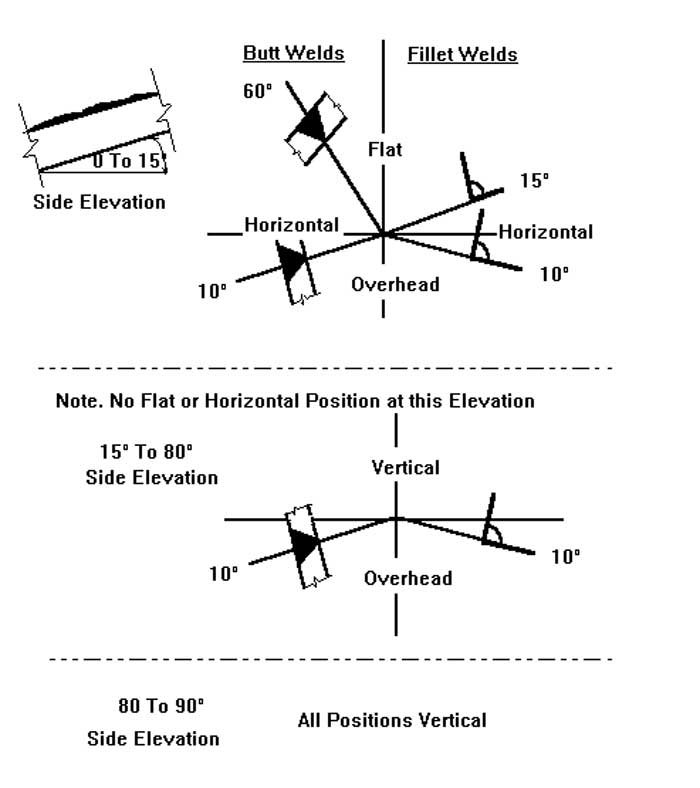

يبين الشكل اعلاه مواقف اللحام اللحام الرآسي 2G والافقي 1G ، 5G في لحام المواسير وعادة تستخدم هذه الرموز من قبل ASME ، كما ان اوضاع و وضعيات اللحام عند الميول لها ثلاث وجهات لدرجات الميل تكون حسب الاتي:
اللحام المسطح flat welding
يتضمن درجة ميوول من الصفر الي ١٥ درجة ميل
ومن ١٥ الي ٨٠ درجة ميل
عمودي من ٨٠ الي ٩٠ درجة

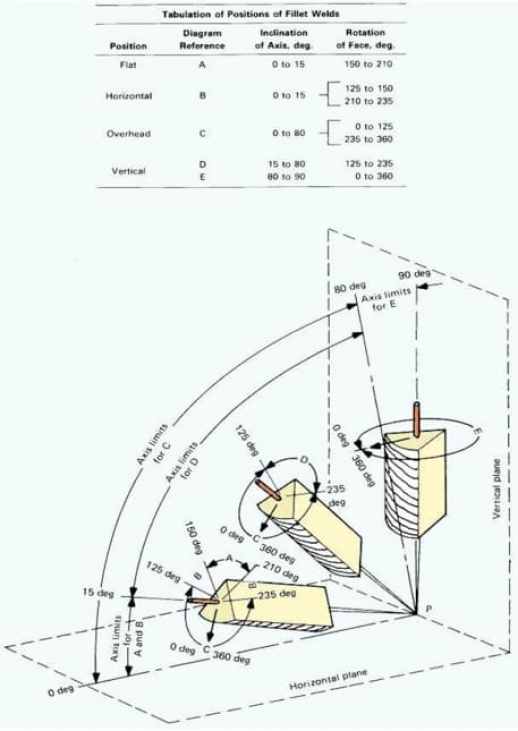

في الحقيقة انه يمكنك استخدام عملية لف او استدارة لهذا الميول والتحويل من موقف ثابت الي موقف مستدير وهذا ما يطلق عليه flat position to Horizontal to overhead كما هو واضح بالرسم الاتي

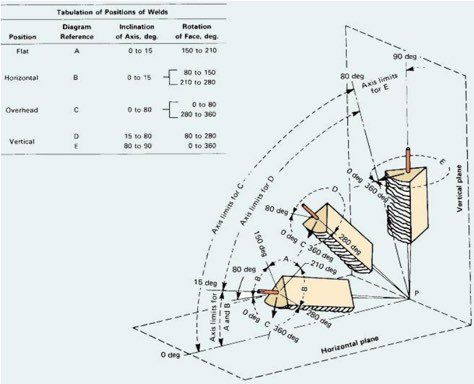

Position of weld – groove weld – ASME IX
Position of weld – groove weld – ASME IX
نآمل ان نكون قد وفقنا في شرح الفرق بين مسميات اوضاع اللحام في ASME IX EN-ISO يمكنك متابعة الموقع عن طريق البريد الالكتروني ومتابعتنا علي مواقع التواصل الاجتماعي
