Analysis of a Fusion Weld مكونات الوصلات الملحومة

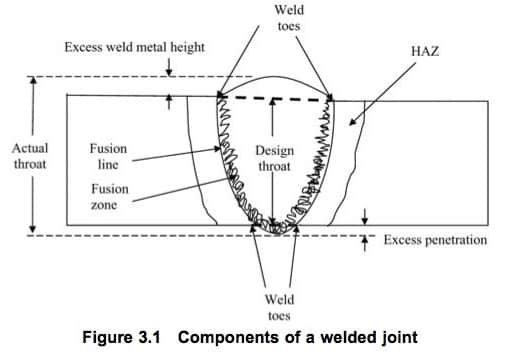

اليوم في دورة التفتيش علي اللحام المقدمة من موقع عقل المهندس سوف نتناول التحليل العام لانواع اللحام المنصهر  Analysis of a Fusion Weld وما هي المكونات الرئيسية والعناصر المشتركة و الوصلات الملحومة والمنطقة المتضررة من الحرارة HAZ والمعادن الاساسية base metal ويظهر في الشكل التالي مكونات اللحام الاساسية مع المنطقة المتضررة HAZ:
اولا: Excess weld metal اللحام الزائد
هو عبارة عن لحام زائد وفي الواقع هو لا يضيف قوة الي اللحام بشكل عام وهو يعرف ايضا بآسم Cap وهذا المصطلح عام وشائع بين المفتشين والفنيين وفيما يخص المعايير الاوربية البريطانية BS يطلق عليه اسم reinforcement وفي المعايير الامريكية يطلق عليه اسم crown وفي الواقع ان استخدام مصطلح reinforcement يعني اضافة شيئ يعزز من قوة اللحام وهو في الاساس لا يعزز من قوة اللحام في شيئ في الواقع ان اضافة reinforcement قد تسبب ضعف عام في اللحام لان هناك ما يسمي بزيادة الضغط علي جوانب الوصلات increasing the stress concentration at the weld toes وبالتالي سوف يقلل من عمر الوصلة الافتراضي.

التحليل العام للحام

ثانيا: Weld Toes نقاط اللحام

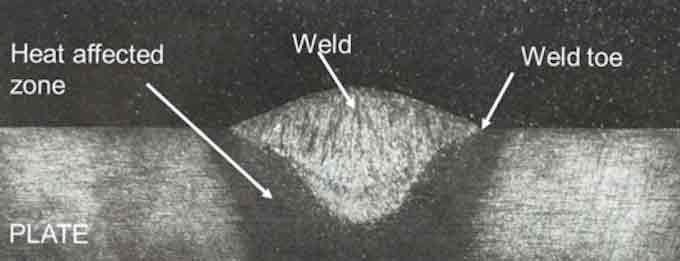

هذه هي النقاط التي تجاور معدن الحشو والمعادن الاساسية كما في الرسم اعلاه وفي العادة هناك اربعة نقاط Weld toe في اللحام بآكمله اثنان في منطقة الوجه اعلي اللحام واثنان في منطقة الجذر وفيما يخص اللحام من نوع Fillet هناك نقطتان فقط كما انه كلما زادت زاوية weld toe كلما زاد حدوث الفشل الميكانيكي للحام والاجهاد والضعف العام  للوصلة الملحومة.

ثالثا : خط الانصهار Fusion Line

هذا هو المكان المحدد في الرسم اعلاه الذي يآخذ مكان ما بين المواد المنصهرة والمواد الغير منصهرة ويشار اليه في العادة باسم حدود انصهار اللحام او تقاطع اللحام

رابعا : منطقة الانصهار Fusion zone

كما هو واضح في الرسم اعلاه هي المنطقة التي تكون في قلب اللحام والتي تحتوي علي معدن الحشو المذاب مع المعدن الام ، وتعتبر هذه المنطقة هي من اكثر المناطق عرضة لعيوب اللحام التي تحتوي علي الشوائب والملوثات نظرا لانها مرتبطة ب base metal علي النقيض مع مركز اللحام الذي هو اقل عرضة للعيوب لانه يحتوي علي معدن الحشو فقط

خامسا المنطقة المتضررة من الحرارة heat affected zone
كما هو واضح بالرسم اعلاه تعتبر هذه هي منطقة المعدن الام والتي لم تدخل في عمليه الانصهار ولكنها اكثر المناطق تآثيرا من الحرارة حيث تتغير خصائص المعدن وغالبا ما قد تحدث تصدعات في HAZ نظرا لتغير هيكلة حبيبات وجسيمات المعدن hardened بسبب التبريد

.
سادسا :Excess penetration

وهو عبارة لحام زائد في منطقة الجذر كما يشير الرسم وفي المعايير والكود يتم تحديد التعليمات بشآن حدود الغرز limit to the penetration due to the toe blending and/or the bore restriction caused in piping
سابعا: Design throat thickness
وهو يعبر عن تصميم القياس الفني من وجه اللحام الي الجذر وهو يتم عليه حساب قوة اللحام (انظر الي ثامنا)

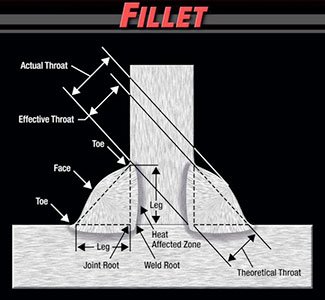

ثامنا : Actual throat thicknessكما يشير الرسم هذا هو القياس الفعلي بعد عمليه اللحام من الوجه الي الجذر وهنا تكمن عمليه حساب القوة الفعلية للحام باستخدام هذا القياس وسوف يتم تجاهل اي قياسات تزيد عن معدل التصميم Design throat thickness
