رموز اللحام الاضافية والتكميلية بالانجليزية Supplementary symbolS ، حيث يمكن تقديم معلومات اضافيه حول اللحام باستخدام انواع الرموز الاضافية و التكميلية جانبا الي جنب مع رموز اللحام الاساسية التي سبق وصفها في المواضيع السابقة.
الحقيقة ان الرموز الاضافية Supplementary symbols ليست جزء من رموز اللحام ولكنها رموز لاضافة المعلومات الاضافية حول اللحام على سبيل المثال (رمز اللحام هو الشكل العام للوصلة مثلا single V وان الرمز الاضافي سيقدم معلومات اضافية حول اذا كان هذا اللحام سيتم في الموقع فيتم وضع رمز اضافي العلم ، او ربما تتطلب الوصلة نوع معين من التشطيب فيتم وضع رمز اضافي يعبر عن الشكل النهائي لوجه اللحام اذا كان مقعر او محدب او فلات)
بالتالي فان بعض الرموز الاضافية مثل رموز التشظيب بالانجليزية Contour symbols يقال عنها رمز النهاية فعند استخدامك لهذه الرموز فهذا يدل على طريقة انهاء اللحام او المرحلة الاخيرة في اللحام على سبيل المثال اذا استخدمت الحرف G مع رمز flat فانه يدل على استخدام الجريندر في تشطيب اللحام. وهكذا.
المفاتيح الاساسية في استخدام الرموز الاضافية Supplementary symbols
- عند استخدامك كلمة Supplementary symbols يجب الا تسبب ارتباك مع اي كلمات اخرى مشابهة ويجب توضيح المعنى المقصود منها بانها خاصة باعمال اللحام. (فعلى سبيل المثال تستخدم هذه الكلمة في نظام مكافحة الحرائق SUPPLEMENTARY SYMBOL FOR FIRE FIGHTING)
- عند استعمال اي رمز تكميلي او اضافي يجب ان لا يسبب اي التباس مع اي رمز لحام اساسي.
- يجب ان يتم تحديد اشارات الاسهم بوضوح عند استخدام الرموز الاضافية والتكميلية
وفي الشكل الاتي تم رسم كل رمز كما يظهر في المعايير الدولية الخاص بها و في اغلب الحالات يتم استخدام نفس الرموز في كلا المعيارين الامريكي AWS والدولي الاوربي ISO كما انه في بعض الحالات الاخرى يتم استخدام رموز اللحام الاضافية تحت شروط معينة. وسوف يتم شرح جميع هذه الرموز في الايام القادمة

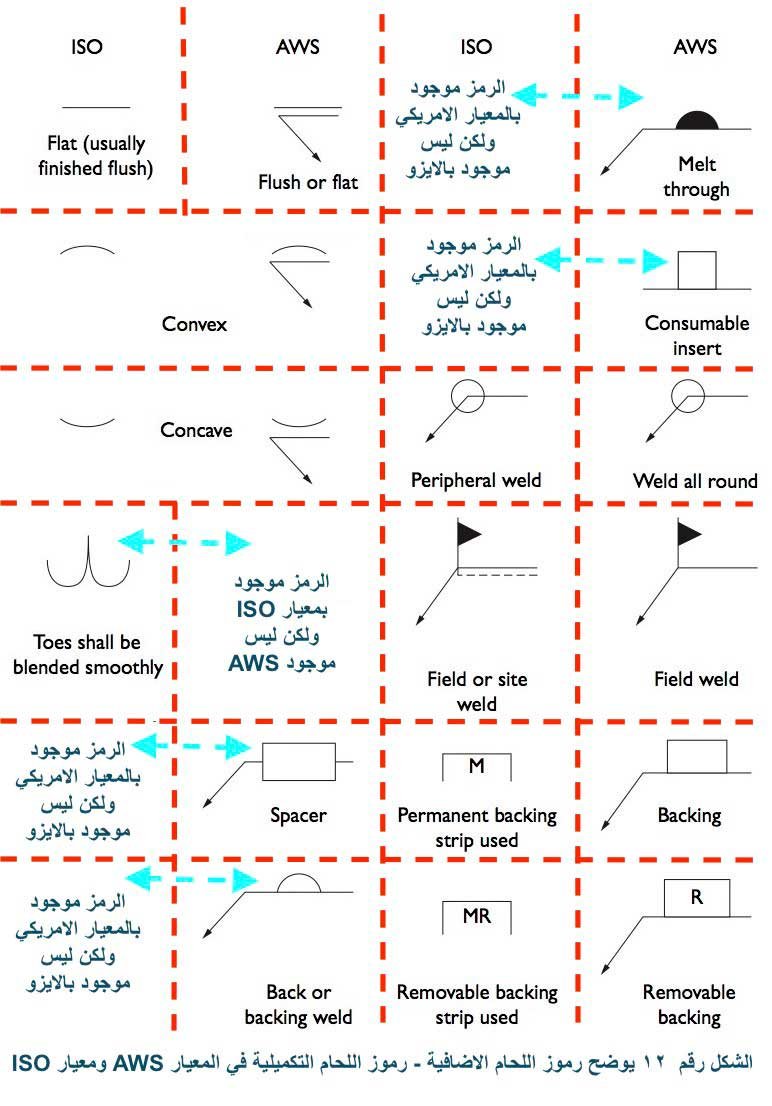

وقد اظهرت المقارنة في الشكل رقم ١٢ الرموز الاضافية Supplementary symbols المستخدمة من المعيار الدولي الاوربي ISO والمعيار الامريكي AWS.
مع ملاحظة : انه حاليا تم اضافة الرموز التي كانت غير موجودة بالايزو ١٩٩٢ الى نسخة الايزو ٢٥٥٣ لسنه ٢٠١٣ ويمكنك تحميل هذا الملف PDF لجميع الرموز الاضافية
كانت هذه نظرة عامة على رموز اللحام التكميلية والاضافية Supplementary symbols كما يمكنك متابعة الموقع عبر قوائم البريد الالكتروني وعلي مواقع التواصل الاجتماعي
