اولا : ملامح – معالم اللحام Contours of welds

ان رموز اللحام الاضافية والتكميلية التي تستخدم للاشارة الي تحديد ملامح اللحام المطلوب فإن المعيار الامريكي AWS يتطلب ان تكون ملامح وشكل اللحامات مسطحة او محدبة او مقعرة  (flush, flat, convex or concave) بدون اي اجراء ميكانيكي (على سبيل المثال عدم استخدام الجريندر)، هذا بآن يتم وضع هذه الرموز الاضافية لكي يتم تطبيقها بجانب رموز اللحام الاساسية الخاصة بالمعيار الامريكي AWS ، وفي الواقع انا شايف ان الموضوع فيه نوع من الحذلقة و الحداقة ومن المشكوك فيه الى متى يمكن للمعيار الامريكي AWS استمرار العمل بهذه الطريقة. وعلى العموم هذا مجرد رآي شخصي.

  • رمز اللحام المسطح flush, flat

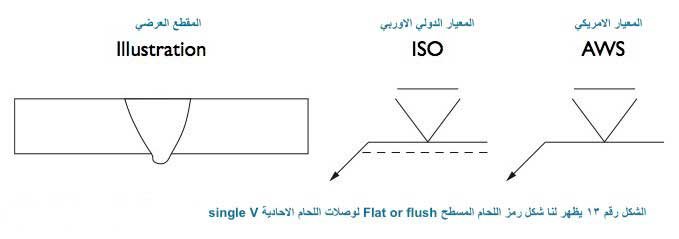

في الشكل رقم ١٣ الذي يوضح المقطع العرضي لوصلة لحام الاخدود الاحادية single-V butt/groove مع بيان شكل وجه اللحام ان يكون مسطح flat / flush و متساوي مع سطح plate

معالم اللحام Contours of welds

وبالنظر الى الشكل رقم ١٣ حيث يتطلب المعيار الدولي الاوربي ISO بآن يتم التوضيح  في وثيقة اجراءات اللحام  WPS علي ان تحتوي علي الارشادات والتوجيهات في مرحلة بعد اللحام من ناحية التشطيب ، post-weld finishing treatment  سواء كان  ذلك سيتم باستخدام  grinding or machining. في الحقيقة هذا يتناقض مع المعيار الامريكي AWS  الذي تشير رموز اللحام الخاصة به ان يكون وضع التشطيب النهائي للحام كما هو عليه بدون اجراء جريندر او قطع.

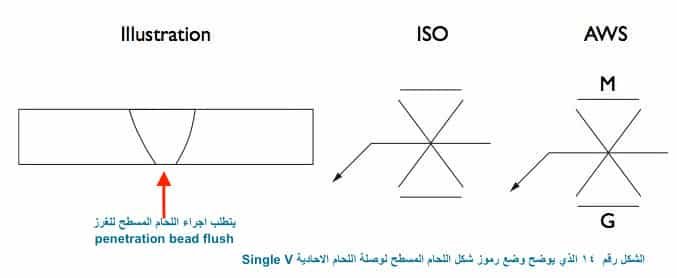

وفي الشكل رقم ١٤  يوضح نوع اللحام الاحادي single-V butt/groove الذي يتطلب عمل لحام مسطح لوجه اللحام + منطقة الغرز penetration bead flush

عمل لحام مسطح لوجه اللحام + منطقة الغرز penetration bead flush

في الشكل رقم ١٤ يوضح ان المعيار الامريكي AWS قد حدد طريقة التشطيب بواسطة وضع حروف M and G التي تعني machining and grinding كما ان هناك بعض الحروف الاخرى المستخدمة من قبل AWS في رموز اللحام

  • C – chipping
  • H – hammering
  •  R – rolling.

 وفي حالة ان المعيار الامريكي استخدم وسيلة ميكانيكية اخري غير محددة بهذه الاحرف عندها يتم استخدام حرف U في كما هو واضح بالشكل رقم ١٥

طريقة التشطيب بواسطة وضع حروف M and G التي تعني machining and grinding
