رموز اللحام Fillet, edge, flare groove, bevel, plug, slot welds

شرح رموز اللحام فيليه Fillet, edge, flare groove, bevel, plug, slot welds

تابع رموز اللحام من دورة التفتيش الهندسي المقدمة من موقع عقل المهندس للحام طبقا لمواصفات الكود البريطاني BS والاوربي EN والمعيار الدولي ISO والمعايير الامريكية AWS – ANSI عزيزي القارئ حتي تتمكن من المتابعة معنا يمكنك اتباع الشروحات السابقة من القائمة اليسري ===> اضغط هنا للجزء السابق من رموز اللحام butt – groove واليوم سيكون موضوعنا عن

ثانيا رموز اللحام الخاصة بانواع اللحام الاتية

Fillet and

edge welds

backing run or backing weld

flare groove and bevel welds

plug or slot weld

يظهر الشكل رقم ٨ من A – F الاشكال لرموز اللحام السابق ذكرها حسب الاتي

  • A يوضح لحام من نوع فيليه Fillet Weld فإن اطوال الساق دائما تكون متساوية بشكل طبيعي بالنسبة لحجم اللحام مالم يذكر بخلاف ذلك (وسوف يآتي شرحها لاحقا في هذا الدليل)
  • B يظهر لنا نوع لحام الحواف Edge Weld كما ان رموز اللحام في المعيار الامريكي AWS والمعيار الاوربي ISO هي في الواقع متشابهة وهي ثلاث خطوط علي التوالي كما يمكن رسم الرمز اعلي او اسفل خطوط الاشارة كما ان الرمز لا بد ان يوضع حيث اشارة السهم فدائما عند رسم هذا الرمز لابد ان يكون اللحام في جانب اشاره السهم وعلي كل حال ليس هناك اي التباس او ارتباك لان نوع اللحام Edge Weld لا يتم لحامه الا من جانب واحد فقط
  • C يوضح نوع اللحام backing run or weld وهو ليس لحام بالمعني المفهوم كما لايتم استخدام هذا الرمز بمفرده ولكن يستخدم عندما يكون مطلوب عمل اللحام علي الجانب الاخر من الوصلات الرئيسية لذلك يجب ان يكون كلا الجانبين جاهزين للحام ثم يتم وضع الرمز مقابل الرمز الاساسي للوصلة.
  • ان معيار AWS يشمل نوعين من رموز اللحام   flare-V-groove and flare والنوع الاخر bevel-groove welds وفيما يخص flare-V-groove weld فهو موضح بالشكل D وهو عبارة عن لحام في داخل اخدود تم تشكيلة من قبل اثنين من الوصلات المنحنية وفيما يخص bevel-groove welds فهو موضح بالشكل E وهو عبارة عن لحام داخل الاخدود تم تشكيلة من قبل واحد من الوصلة المنحنية مع وصلة مستوية ومستقيمة وهذا النوع من اللحام هو الاكثر شيوعا في للاستخدام في قضبان التسليح.

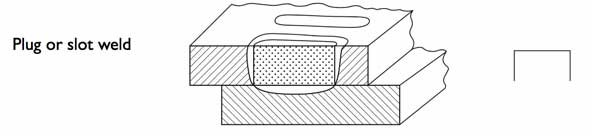

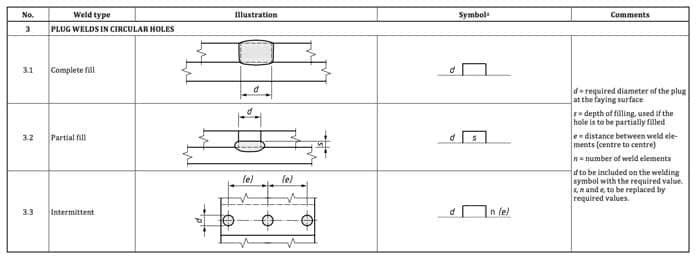

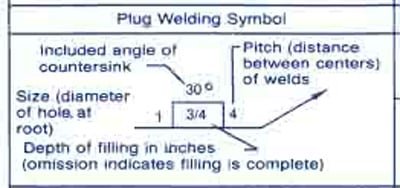

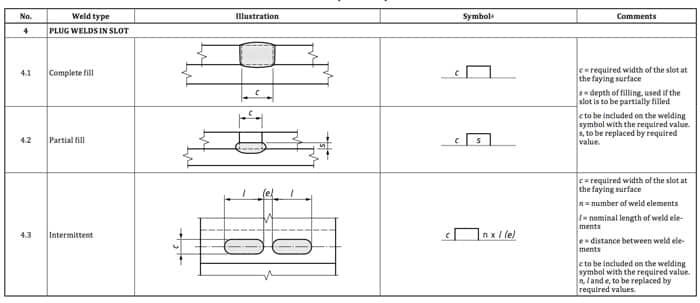

  • F يبين لنا المكونات لنوع اللحام  plug or slot weld والتي هي عبارة عن ثقب دائري ممدود يتم تعبئته بمعدن اللحام ويجب ان يقتصر معدن الحشو علي الثقب لتجنب الاستهلاك المفرط للخامات والتشويه غير الضروري للمعدن الام.
شكل رموز اللحام الخاص بانواع اللحام
نآمل ان اكون وفقت في شرح رموز اللحام فيليه Fillet, edge, flare groove, bevel, plug, slot welds يمكنك استخدام القائمة اليسرى بالمربعات الجانبية لمتابعة الدرورات في عالم اللحام واذا اعجبتك المقالة من فضلك قم بمشاركتها مع الاصدقاء والمهتمين بالمجال كما لا تنسي الاشتراك بقائمة بريد الموقع واضافة تعليق لآي استفسار
