اساسيات و فوائد رموز اللحام ومدى اهميتها طبقا AWS – ISO

تهدف الرسومات الفنية لرموز اللحام الواردة في معايير AWS – ISO  الى توضيح وفهم المواصفات المتعلقة بالتصميمات الفنية للمكونات الملحومة ، ويمكن استخدامها و تطبيقها مباشرة مع ضرورة الاشارة الى المواصفات المتعلقة بالتصميم مثل ( النوع – السمك – طول اللحام – المعالجة السطحية – مواد الحشو – مواصفات الاختبارات) ويمكن تطبيق الرموز على الوصلات المصنوعة من النحاس بالانجليزية brazed and soldered.

كما يمكن تحسين الرؤية لرمز اللحام من خلال الاشارة الى معلومات الانتاج الاضافية في رسومات هندسية منفصلة او في وثائق اضافية ، فغالبا ما قد يتطلب المشروع تخطيطا كاملا ومفصلا بشأن اللحام مثل (اوضاع اللحام ، اعداد اللحام ، التسخين المسبق الخ الخ). وقد يهمك قراءة مقدمة عامة عن رموز اللحام

وقد يتوجب التنبيه ان طبعة ISO 2553  لسنة ٢٠١٣ قد اعتمدت نوعين مختلفين من اشارات الاسهم (جانب اشارة السهم –  الجانب الاخر العكسي) لتتناسب مع احتياجات الاسواق العالمية وهي حسب الاتي:

1. system A المطابق تماما لما جاء في ISO 2553 لسنة ١٩٩٢ (وهو غالبا النظام الموحد في اوربا)
2. system B المطابق تماما الى AWS (وغالبا يستخدم في دول المحيط الهادي وامريكا)
3. لا يجوز الخلط بين نظامين الايزو A , B اثناء التصاميم الهندسية وينص الكود على توضيح الرموز  للمستخدم و على اي نظام تعمل وان تكون القياسات طبقا لمواصفات ISO 129-1

ملحوظة: انا هستخدم كلمة AWS سواء في الحوار او الرسومات للتعبير عن system B في الايزو وعن الانظمة الامريكية فيما يخص رموز اللحام

اولا: فوائد رموز اللحام ومدى اهميتها

يقال في بعض الأحيان ليس من الضروري تحديد اوضاع واحجام اللحامات على الرسومات الهندسية ، و ينبغي الاعتماد علي فني اللحام علي انتاج لحام جيد ومناسب ، هذه الممارسة ربما تكون محفوفة بالعديد من المخاطر لان نوع وحجم اللحام يجب أن يكون مناسب لجميع الظروف بما في ذلك المعدن الام والخدمة والتصنيع ، وعادة ما تتوفر هذه المعلومات والبيانات اللازمة للعملية في مكتب التصميم الهندسي.

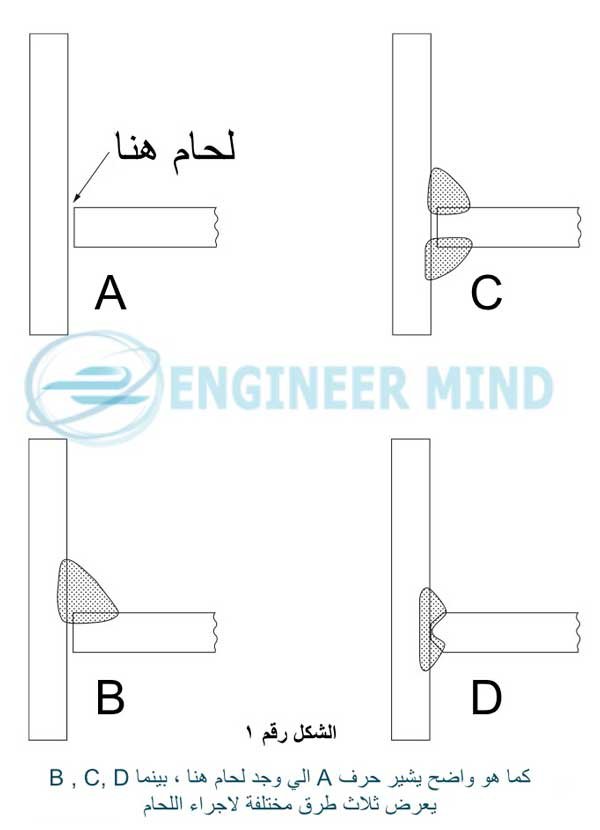

وبالنظر الي الشكل رقم ١  الذي يوضح تعليمات بالاشارة الي وجود لحام هنا للوصلة A،   ولكن الاشكال B ، C ، D تعرض ثلاث طرق مختلفة لاجراء اللحام للوصلة A. بالتالي الاشارة الموجودة في الوصلة A ، لايتم النظر اليها مطلقا لان اللحام مفتوح لعدد من التفسيرات كما يلي:

• الشكل B يظهر لحام فيليه بالانجليزية fillet weld على جانب واحد فقط، هذا النوع من اللحام بسيط وسهل التطبيق وغير مكلف ولكنه غير مستقر الاداء اثناء عمليات التشغيل.
• الشكل C يوضح لحام  فيليه المزدوج لكلا الجانبين ، بالتالي يآخذ وقت اطول عند التطبيق واذا لم يكن المفصل متاح للحام من كلا الجانبين سيكون من المستحيل اجراء عملية اللحام عليه.
• الشكل D يبين لنا نوع اخر من لحام الاخدود بالانجليزية T – Butt – Groove weld ، هذا النوع من اللحام يحتاج لعمليات حف و تجهيز للزوايا ، وبالتالي فهو الاكثر تعقيدا و اكثر تكلفة ومع ذلك قد يكون من الضروري استخدامه حسب شروط العمليه نفسها.

ومن خلال النظر في الامثلة السابقة يمكن حدوث مشاكل كثيرة وكبيرة بسب ترك اللحام مفتوح لعدد من التفسيرات ، لذلك يجب تحديد شكل المفاصل و الوصلات الملحومة بعناية علي الرسم الفني من خلال مهندس التصاميم ، حتى لاتسبب المشاكل على سبيل المثال (التعاقد مع مقاولي الباطن فهو يقدم اسعار مميزة مع الالتزام بالتعليمات الموجودة بالرسومات الهندسية) ومن هنا جاءت فوائد واهمية توضيح رموز اللحام بعناية.

ثانيا : اساسيات رموز اللحام وشكلها طبقا لمواصفات AWS – ISO

عندما يكون مطلوب الاشارة الي لحام ما علي الرسم الهندسي ، فعلي ما يبدو اننا يمكن استخلاص هذا ببساطة مع اظهار جميع الحالات من خلال اضافة التمثيل الرمزي عوضا عن رسم اللحام كاملا ، ويمكن استخدام رموز اللحام لتوفير الوقت ، تحسين الرؤية والوضوح ، وهناك تشكيلة واسعة من رموز اللحام التي توضع علي الخط الافقي ثم يتم رد هذا الخط الي خط سهم يشير الي موقع اللحام ويطلق عليه الرمز الاساسي من فضلك انظر الشكل ادناه.

1. خط السهم بالانجليزية arrow line
2. الخط الافقي (الصوليد) بالانجليزية reference line
3. الذيل بالانجليزية tail

ملاحظة مهمه : يمكن استخدام الرمز الاساسي للاشارة الي لحامات التاك بالانجليزية tack welds وهو غالبا يستخدم في عمليات ضبط الوصلات ولا يوجد له رمز او قياس معين انظر الشكل ادناه

في الشكل رقم ٢ يوضح ان نظام المعايير الاوربية ISO تستخدم نوعين من خطوط الاشارة المتوازية خط مستقيم افقي صوليد و خط افقي متقطع ، اما في نظام المعايير الامريكية AWS يتم استخدام خط واحد افقي مستقيم

• في نظام ISO يجب ان يكون حجم الخطوط والرموز والقياسات طبقا لمواصفات الرسم الهندسي الواردة في ISO 128 ، ISO 3098-2 (هذا الموضوع فيه فلسفة صغيرة) وعموما الكود ينص على ان سمك الخطوط يكون من بين 0.18 مم الى ٢ مم ، (الاساس في رموز اللحام انها للتوجيه وغير مرتبطة بمقياس رسم معين)
• في نظام ISO مستحسن تحديد زاوية اشارة السهم ١٣٥ درجة (هذا الموضوع في فلسفة زيادة جدا)
• في نظام ISO يمكن حذف الخط الافقي المتقطع عندما لايكون مطلوبا.

لكن بصرف النظر عن اي رموز اللحام يتم وضعها على هذه الخطوط ، فهناك معلومات إضافية يمكن اضافتها علي الذيل سواء كان الذيل مفتوحا او مغلقا وقد يتم حذفه عندما لا يكون مطلوبا كما هو موضح بالشكل الاتي

في الشكل رقم ٣ يوضح ان خط السهم يمكن أن يشير في أي اتجاه يمين ، شمال ، فوق ، تحت باي زاوية واحيانا يكون مكسور والنهاية هي للاشارة لمكان اللحام وتحديد اوضاع اللحام على سبيل المثال فوق الراس او سطحي (flat ، overhead) كما لا يتم رسم خط السهم بشكل أفقي باي حال من الاحوال لان هذا سوف يعتبر امتداد للخط الصوليد الذي هو دائما ما يكون افقيا.

اتجاه اشارة السهم و  الاتجاه الاخر المعاكس لاشارة السهم

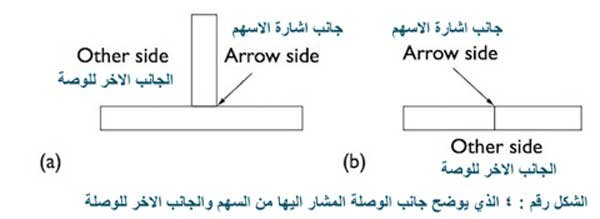

يوصي الكود ان ترسم الاسهم وتشير الى جانب الوصلة الذي تريد لحامه ، ولكن في الشكل رقم ٤ يوضح الممارسات العامة في رسم رموز اللحام التي تستخدم عند اشارة الاسهم الي جانب الوصلة الامامي او الي الجوانب المعاكسة لوصلات اللحام بالانجليزية the arrow side and the other side وهذا يعني ان اشارة السهم ليست بالضرورة ان تشير الى جانب الوصلة التي سيتم لحامها.

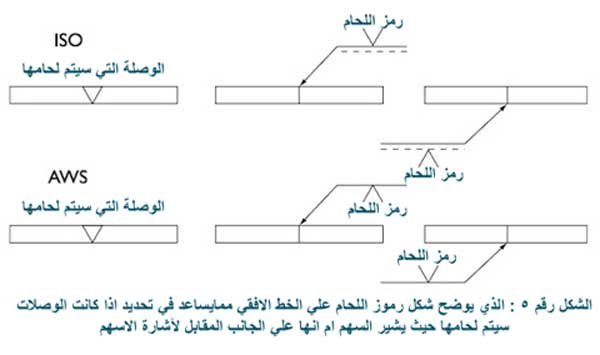

ولانه في بعض الحالات علي سبيل المثال ضيق المساحة الورقية والتي لا تسمح لرسم اشارة السهم في الجانب الاخر ، فبالتالي رموز اللحام التي سيتم وضعها فوق او تحت الخط الافقي سوف تكون مؤشرا اذا ما كان هناك لحام على جانب الوصلة الذي يشير اليها السهم ام انها علي الجانب الاخر.

1. في كود المنظمة الدولية ISO اذا كان اللحام عند اشارة السهم يتم وضع رمز اللحام فوق الخط الافقي الصوليد
2. في كود المنظمة الدولية ISO اذا كان اللحام علي الجانب الاخر للوصلة يتم وضع رمز اللحام على الخط الافقي المتقطع
3. في كود الجمعية الامريكية AWS اذا كان اللحام حيث يشير السهم يتم وضع رمز اللحام تحت الخط الافقي
4. في كود الجمعية الامريكية AWS اذا كان اللحام على الجانب الاخر للوصلة يتم وضع رمز اللحام فوق الخط الافقي.

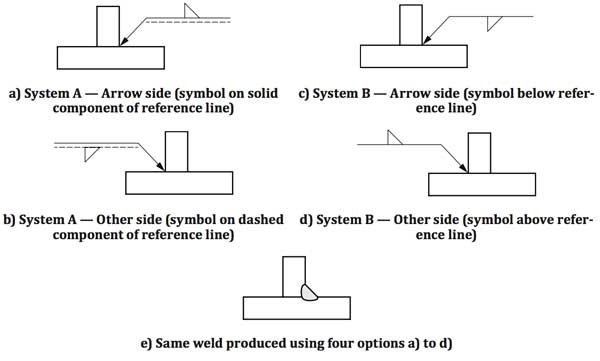

يرجى ملاحظة ان ISO – system B = AWS في الاشكال الاتية الاتية

في الواقع ان المعيار الاوربي system A – ISO يعد اسهل للفهم في موضوع اشارات السهم لجانب الوصلة او الجانب الاخر في وجود الخط المتقطع ، كما انه يمكن رسم الخط المتقطع فوق او تحت الخط السوليد ولكن الرموز الموجودة علي الخط السوليد تعبر دائما علي ان السهم يشير الي جانب الوصلة المراد لحامها واذا كان الرمز علي الخط المنقط المتقطع فهو يشير الي ان لحام الوصله في الجانب الاخر المقابل للسهم فمن المستحسن عند الرسم ان يكون الخط السوليد فوق الخط المتقطع دائما كممارسة عامة واذا تم اجراء اللحام علي الجانبين فيتم وضع الرموز علي كلا الجانبين من الخط السوليد كما هو اللحام في الوصلات المزدوجة وفي هذه الحالة يمكن حذف الخط المتقطع في نظام ISO.

وفي الشكل الاتي يوضح مثال اخر عن اللحام اعلاه عندما يشير السهم الى جانب الوصلة المراد لحامها و ملاحظة كيف يتم وضع الرموز عند تعدد لعمليات اللحام بالترتيب ا ، ٢ ، ٣ مع مراعاه عدم كتابة الارقام عند التصميم.

1. العملية الاولى تتطلب الاختراق الكامل
2. العملية الثانية اجراء اللحام وشكل الوصلة
3. العملية الثالثة تتطلب التشطيبات النهائية للوصلة

كيف يتم استخدام رموز اللحام لتحديد الوصلات

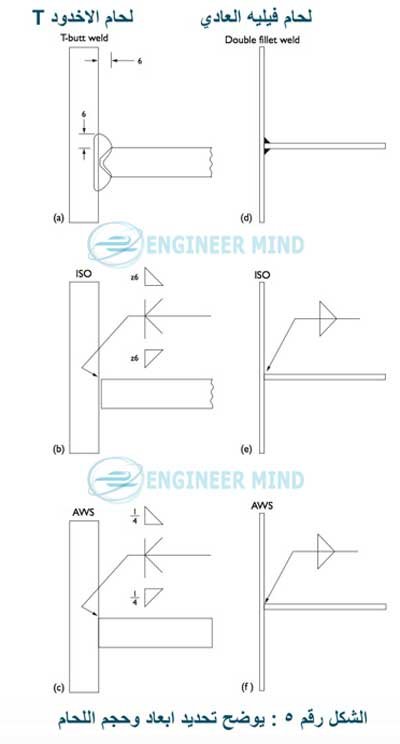

الشكل الاتي رقم ٥  من A الى D يوضح بشكل عام – كيفية استخدام رموز اللحام في تحديد حجم اللحام و نوع اللحام على وصلة لحام الاخدود T وعلى وصلات لحام فيليه المزدوج بالانجليزية double fillet weld.

• في الشكل A يوضح بشكل عام مثال على نوع لحام الاخدود  T- butt مع اعطاء بيانات حول حجم اللحام  وكيف تم حف وتجهيز الزوايا مع استخدام معطيات طول الساق تساوي ٦مم – ١/٤ بوصة ولم يتم رسم اي رموز اللحام
• في الشكل D يوضح بشكل عام مثال على لحام الفيليه المزدوج وايضا بدون وضع اي رموز عليه
• في الشكل B يوضح كيفية رسم رموز  اللحام في نظام ISO وتم كتابة المعلومات والقياسات الخاصة بطول الساق بلحام الاخدود T والتي تعتبر مطابقة لما هو في الرسم A (القياسات بجوار حرف z بالمليمتر)
• في الشكل C يوضح كيف تم رسم رمز اللحام في نظام AWS وتم كتابة المعلومات والبيانات والقياسات الخاصة بطول الساق في لحام الاخدود T والتي تعتبر مطابقة لما هو في الرسم A (القياس بالبوصة)
• وفي الشكل E and F يوضح كيف يتم رسم رمز لحام فيليه المزدوج طبقا للمواصفات الامريكية AWS والدولية الاوربية ISO

مع مراعاه توصيات الكود ISO and AWS من أجل تبسيط الرسوم الهندسية قدر الإمكان، فقد تم التوصية بان يتم كتابة التفاصيل الخاصة بتجهيز اعداد الزوايا في وثيقة منفصلة او رسم هندسي ملحق.

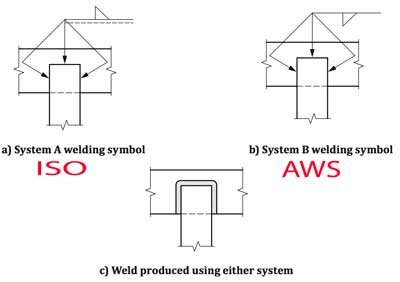

مثال على رسم الاشارات المتعددة لخطوط الاسهم

خطوط الاسهم المتعددة بالانجليزية Multiple arrow lines ، يمكن رسم خطين او اكثر من خطوط الاسهم على امتداد نفس الخط الافقي لتحديد مواقف اوضاع اللحام (هذا الموضوع سيتم شرحه لا حقا) ولكن انظر الرسم ادناه كما يجب مراعاه ان System B هو نفسه AWS

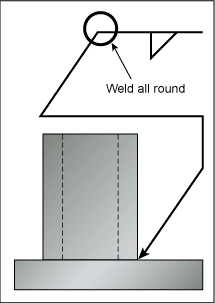

اين ولماذا و كيف يتم رسم خط السهم المكسور

خط السهم المكسور بالانجليزية Broken arrow line عادة يتم رسمه في لحام الاخدود ويوجد امثلة كثيرة في ISO – AWS  عن كيف واين يتم رسمه وفي العموم لا يجب ان يتم رسم خط السهم مكسور اذا كان الرسم اساسا واضح كما يتم استثناء رسم خط السهم المكسور من انواع لحام الاخذوذ T-butt اذا كانت وصلات احادية مثل single-bevel or single-J و يمكنك الاعتماد على iso-2553 – Table A.1 لسنة ٢٠١٣ لمشاهدة الامثلة وعلى العموم اليك مثال علي خط السهم المكسور

ارشادات عامة وملخص نهاية الموضوع

الحقيقة ان الرسومات اعلاه تعتبر اساسيات عامة في رموز اللحام ويمكن تلخيص هذا الموضوع في عدة نقاط بسيطة كالاتي

• يستخدم السطر الافقي لرسم رموز اللحام الاساسية او الاولية
• رموز اللجام الاولية والاساسية بالانجليزية elementary symbols وسياتي شرحها لاحقا
• يمكن رسم الخط الافقي بالتوازي مع الحافة الجانبية للرسومات الهندسية
• يجب ان يتم رسم رمز اللحام الاساسي فوق الخط بزاوية ٩٠ درجة
• خط السهم ليس بالضرورة ان يشير الى الوصلة الملحومة ويوصي الكود ان تشير الي الوصلات لعدم الارتباك
• يمكن رسم خطوط متعددة من الاسهم مع اشارة السهم الى اي اتجاه او يمكن رسم السهم مكسور لكن لا يمكن رسم السهم افقيا باي حال من الاحوال
• رموز اللحام التكميلية والاضافية بالانجليزية supplementary symbols وسياتي شرحها لاحقا
• معلومات اخرى تكميلية توضع بجوار الرمز الاساسي بالانجليزية complementary information
• الابعاد والقياسات بالانجليزية dimensions

كا انني اامل ان اكون وفقت في شرح اساسيات و فوائد رموز اللحام ومدى اهميتها طبقا لمواصفات AWS – ISO، وليس هناك اي مشكلة في طرح سؤال متعلق بهذا الموضوع عبر اضافة تعليق ويمكنك الاشتراك بقائمة بريد الموقع ومتابعتي على مواقع التواصل الاجتماعي.
