مبادئ عامة في لحام القوس الكهربائي طراز Mig – Mag

في هذا الدرس التابع الي دليل فنيين اللحام Welder handbook الخاص بالانواع اللحام المستخدمة للغاز Gas Shield Arc Welding و سوف نتناولمبادئ عامة في لحام القوس الكهربائي طراز Mig – Mag

ان هذه العمليات مناسبة و جيدة جدا لاجراء اللحام اليدوي وعمليات اللحام الميكانيكية وفي MIG – MAG يتم  استخدام الجهد المنخفض من ١٨ الي ٤٠ فولت و التيار المستمر high Current  من ٦٠ الي ٥٠٠ امبير  لكي يتم تكوين القوس ما بين نهاية سلك اللحام ( الالكترود) والوصلات وبالتالي يتم انتاج و امداد ما يكفي من الحرارة لتكوين القوس  Arc weld وعمليه الانصهار وتكون مهمة الغاز هي حماية اللحام من عوامل الجو الضارة والتلوث بعمل درع الحماية ولهذا تم تسميته بغاز شيلد Gas shield وكما اوضحنا سابقا كيفية استخدام نسب الغاز في انواع لحام القوس الكهربائي MIG – Mag ويوضح الشكل الاتي الوضع النموذجي لآلية العمل

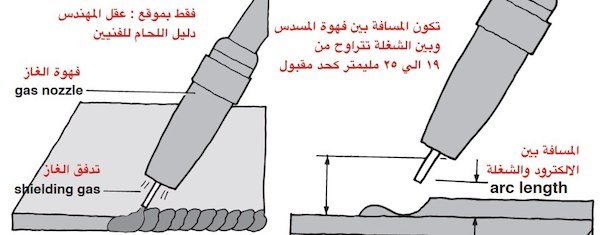

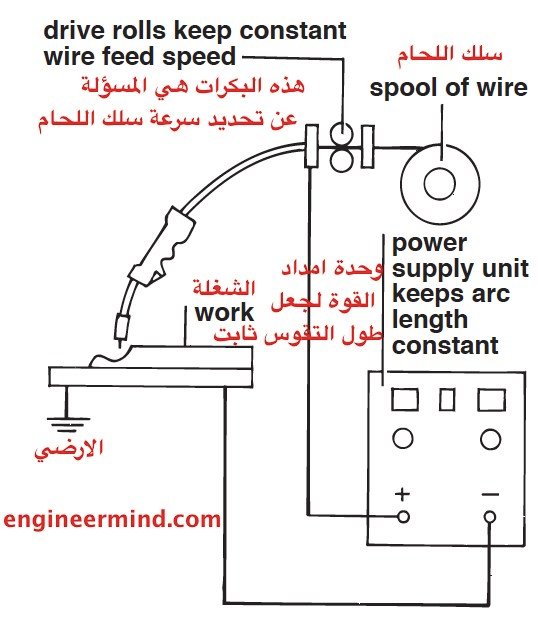

وهذا الشكل مبين به كيفية اليات العمل اثناء عمليات اللحام  مع طريقة تنظيم السرعات من خلال البكرات لسلك اللحام وامداد القوة الكهربائية يتم تحديده بناء علي المسافة بين الشغلة والالكترود Arc  Length وكما يوضح لك الشكل الاتي عمليات تدفق الغاز والمسافة بين الشغلة وبين الالكترود وايضا المسافة بين فتحة تدفق الغاز وبين الشغلة تتراوح ما بين ١٩ الي ٢٥ مليمتر ويعتبر هذه المسافة مقبولة

نصيحة ….. سبح بحمد ربك وكن من الساجدين واعبد ربك حتي يآتيك اليقين

ومن خلال الشكل اعلاه يتبين اليك ان اليات وعمليات التدفق الخاصة بسلك اللحام  تتم بواسطة الية ميكانيكية وتبقي مسؤليتك انت كفني لحام هي التركيز في المحافظة علي طول المسافة بين الوصلات وما بين الالكترود لضمان عملية الانصهار Fusion بشكل طبيعي  وفي الواقع ان مصدر الطاقة الخاص بعمليات اللحام Mig – Mag في لحام القوس الكهربائي هو مصدر الجهد المستمر  constant voltage وهو  المسؤل بطريقة اوتوماتيكية عن ضبط القوس و مصدر التيار المستمر Current Constant  هو المسؤل عن عملية رقابة وضبط انحناء القوس وضبط مساره و مصدر الطاقة هذا معروف باسم المحول و المحولات و في ظل التطور الصناعي لمعدات اللحام تري هذه الاحرف CC- CV فهي تشير الي  انواع المحولات constant current and constant voltage وهي التي لها اليات اوتوماتيكية

ملاحظة مهمة : هناك بعض شركات تعبئة اسطوانات الغاز لديها مواصافات معينة لذلك ينبغي عليك ان تكون ملم بنوع الغاز المستخدم لانه قد يحتاج منك الي عمليات تسخين اقل من المعدلات الطبيعية للمعدن الام قبل البدء في اجراء عمليات اللحام  Mig – Mag  Arc Weld

نآمل ان نكون قد وفقنا في شرح مبادئ عامة في لحام القوس الكهربائي طراز Mig – Mag كما يمكنك متابعة الموقع عن طريق البريد الالكتروني وعلي مواقع التواصل الاجتماعي

الكاتب: احمد عبد العظيم
